SIW与微带线过度问题

05-08
         在求解SIW与微带线过度问题的时候,需要求解微带线的靠近基片集成波导一侧微带的宽度, 即w l;另一方面, 转换器以50 欧姆的微带线输出, 由此可以知道输出微带线的另一端宽度W2, 从而基片集成波导一微带转换器的设计可以转化为微带渐变线的设计, 最后确定渐变线长度L 。请问,在求解这些W1,W2,L有什么具体的公式套用吗?这些公式根据什么推导出来的!还望大家帮忙解决,谢谢



顶起来!

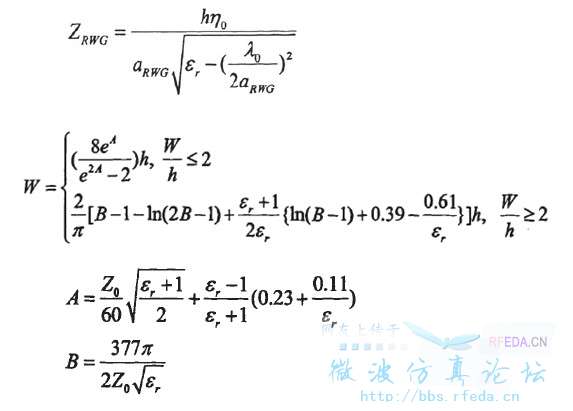

书上讲微带线的部分都有根据宽高介电常数来计算特性阻抗的公式吧,这个图可做参考吧,不是有一个软件能直接计算吗


2楼正解 有上公式确定了SIW的等效阻抗 微带的阻抗直接用ADS中小工具计算 就可以知道w了

楼上讲得很好,微带线宽度的问题可以用公式或ADS直接求出来,至于微带线长度的问题,倒是没有多少人说明过。L可以用参数扫描或者优化的方法来得到。我都是在HFSS里进行参扫得到一个较好的值。

小编解决了吗,我也在思考这个问题,可以告诉我怎么做吗

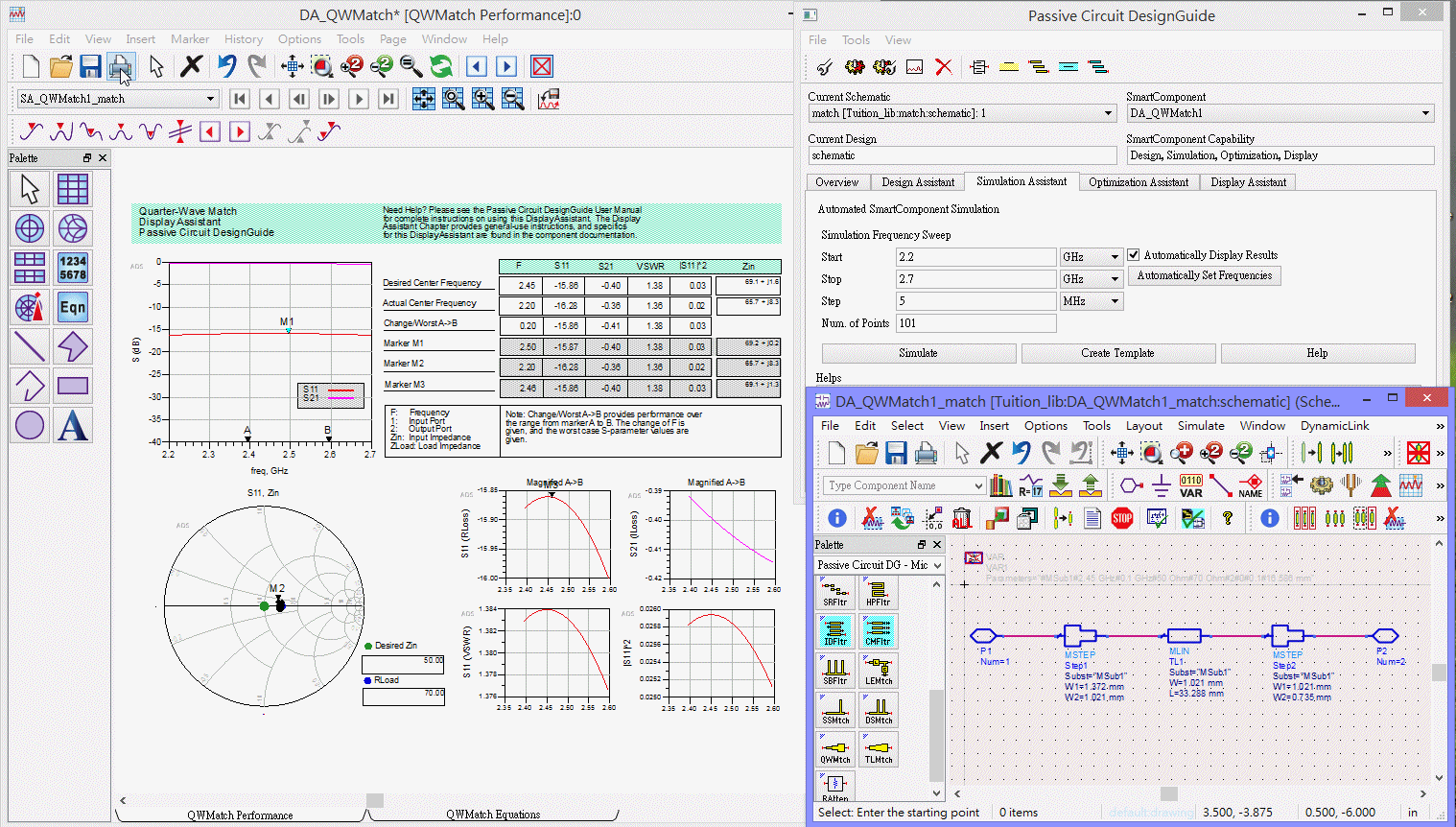

用ADS的话,是这样做!







但是...建议各位仿真软件专精一个抵过软件追新、样样想用?结果样样稀松!其实ANSYS HFSS也好、Keysight ADS、EMPro也好、CST也罢....根本不存在谁准、谁不准?的问题!
关键在"人"--使用者的水平。

学习了。

你的第一个公式是从哪抄的?怎么解释?
