CST MWS探针信号时间不够

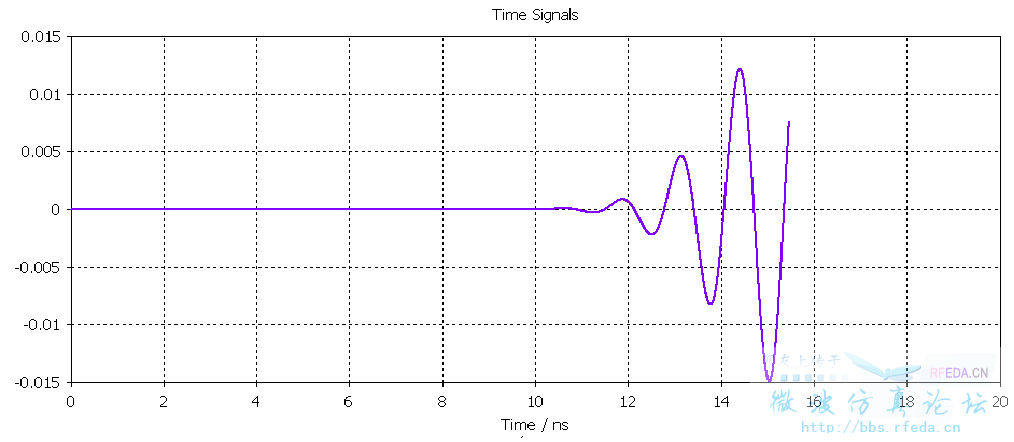

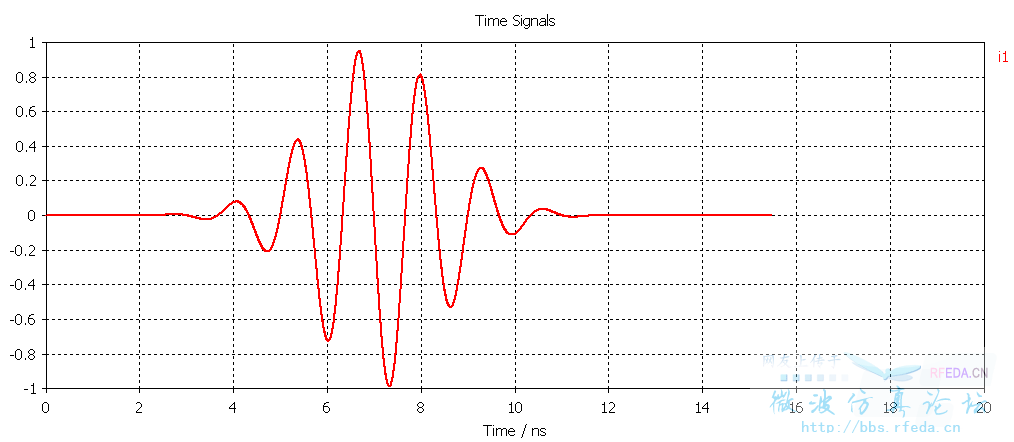

上图是我在CST MWS中离散端口处加的激励信号，下图为距离2m处探针信号。但是到16ns以后就没有结果了，而我主要关心的就是后面的信号。想知道这种现象是为什么?有什么方法可以解决?
恳请知道的人给予帮助。哪怕就是给一些建议。谢谢！

您好！先谢谢提供帮助！
我按照您的提示改了仿真参数，但是除了仿真时间延长了以外，没有其他不同，探针上面探测到的信号时间还是不到16ns。

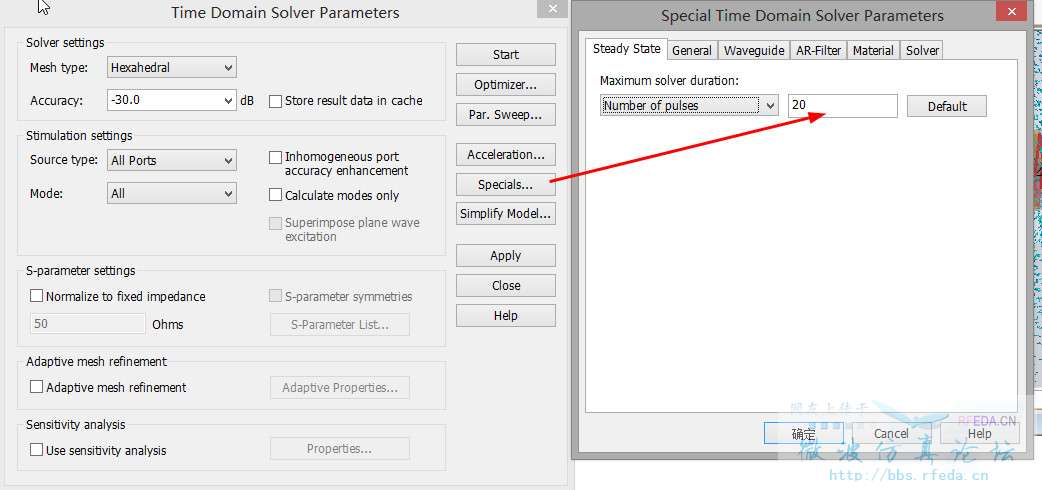

1.改更长时间
2.建议reset一下你的图的选项，是不是你设置只显示这一段哦。

     我原本设置的就是50，后来改成100试了没有反应，或者我需要改更大?
     从探针信号图上可以清楚的看到16ns以后就没有波形了，所以应该不是这个原因呢

多谢您的帮助！已经解决了！

请问小编如何解决的?谢谢

我觉得应该是把仿真结束的另一个条件-30dB改成更小的。

楼上那位是对的，就是把accuracy改为更小的值，如-50db

是的呢！谢谢！

精度（能量衰减）实质是和仿真时间是有关系的(无源非谐振)，是吧大哥?

哦，谢谢各位

谢谢提供帮助！

请教一下，你是怎么测的2m处的探针信号呢?我之前选择了板上一点，添加“probe”，只能测电磁场，而且仿真也进行不下去，删了探针就可以仿了，所以很可能是探针没加对，想问一下应该如何设置探针来测信号?

本来就是测电磁场的。测2m处的你就把探针位置设置成2m处就可以了，还要选你要测的是X分量、Y分量还是Z分量。再要看看是field还是farfield，这主要是如果2m在farfield而你探针设置的是field，那么仿真时的边界就会自动扩大到包括探针。
你遇到的那个问题从来没有在探针里遇到过。

我选择的是all direction，可以吗?之前仿的出现了“parallelization enabled”的问题而停止，不知道和设置的探针方向是否有关系?
我还想得到线上的电压/流值，所以尝试着用voltage monitor，但有人告诉我需要先设置线，不知道你会吗?能否也一起讲解一下?
多谢

我用的是10版的，跟你的版本应该不一样，所以我不知道all direction对不对，你可以查看help文件。
没有用过voltage monitor，但是刚刚试了一下是可以的。步骤如下：选curve--new curve，然后设置你要积分的线，设置好以后选择solve---voltage monitor，会提示你选择一条线，双击选中刚刚设置的线就可以了。据说仿真结束后看到的是线两端的电压，具体的你也可以看看help。

没事加上论坛学习学习！

看一看，这是长知识了呢

小编，关于你那个时间不够的问题，我还请教一下，如果是自己导入的信号呢，时间长度是固定的，怎么改精度，时间还是一样，怎么解决呢请问

对。
收敛条件有一个满足，计算就停止

我的理解是这样的：我用的是自带的信号源激励，当我将精度值增加以后，之前的时域信号傅里叶变换后不能满足现在的精度要求，所以时域信号可以自己将时间延长，直到傅里叶变换后满足当前的精度要求停止。
而你用的是自己加的时域激励，可能存在两种情况。1：精度设置的还不够。也就是说你加入的信号傅里叶变换后精度已经非常高了，-30跟-50差不多都停止在一个时间点，所以不会引起时间延长。
2：你给的信号时间不够，虽然没有到-50db，但往后已经没有数据了，所以也不能延长。这种情况你还是导入另外的时间足够的信号吧，同时改变精度。
自己的理解，不对的地方还请指出。

我选的是no check和-60dB，我估计不是精度的问题，可能是我激励信号时间不够，我试试弄个时间久一点的
