CST HEMP源的工作频率
其频率主要集中在200MHZ,那他的工作频率是200MHZ以下?还是在仿真时,设置的频率范围就是该HEMP的工作频率?
通常来说,设置的频率范围是你关注的频率范围,但是如果本身你要做的仿真时没啥目的性的,那就按照激励的主要能量范围来设置吧。
HEMP就是EMP的激励源吧,双指数脉冲?
一般都是参照1389的标准来设置的吧
恩,是的,我的设置也是按照1389A做的,可是只有时域波形,对于频域没有介绍,所以想知道HEMP的工作频率是多少。这与仿真中设置的频域有关系吗?
emp的仿真是瞬态场的仿真,是考虑真实物理过程的,不应该从频域角度去理解
一般EMP从概念上理解,其激励的频率在几十MHz左右,这样的话设备的金属外壳的趋肤深度很大,屏蔽效能变的很差,会对屏蔽层内部的设备工作有很大的影响
另外如果小编真想考察激励信号的频域特性的话,建议在CST中利用后处理模版进行下傅里叶变换,看看激励信号的能量主要集中在哪个频段
另外:其中时域激励信号的时长本身就对应着频域的频谱,不妨试试便知道了
稍后我试验下再将结果上传
补充一下:EMP信号的能量大都集中在30MHz以下,具体的仿真频率可以设置为0-75MHz
时域激励信号:
双指数信号: 总时长:5us 上升沿:1.67e-3 us 下降沿:2.5e-2
幅值:65000

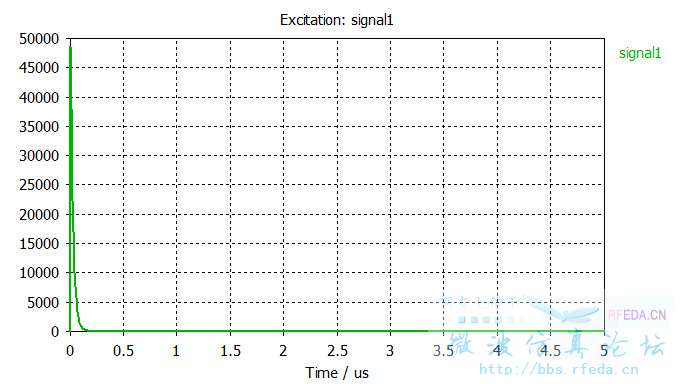

时域:

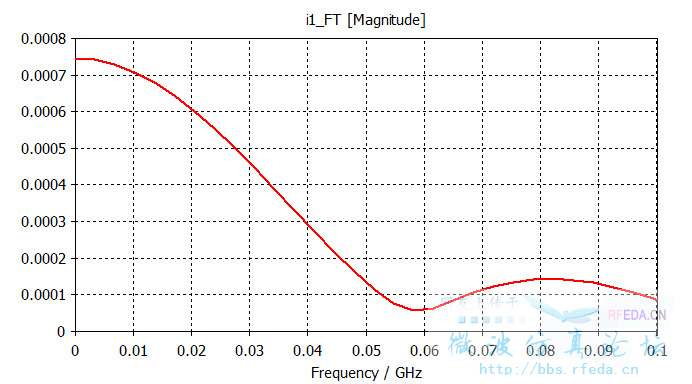

频域
EMP信号的能量大都集中在30MHz以下,这是怎么从图形中看见的?具体的仿真频率可以设置为0-75MHz ,又是如何得来的?
EMP信号频谱的幅值在30MHz处大概有-3dB的衰减,幅值正比于功率。
仿真频率设置到75MHz是说这个频率处的幅值相对于最大值比较小了。
以上两个只是相对的概念,并无绝对的概念,当然您要仿真个0-1GHz也不反对。
多谢解答!
