CABLE工作室中为什么导入外部源时结果会出现这样的错误？

05-08

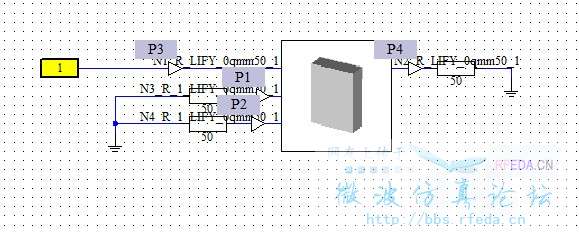

我是想仿真两条线间的串扰的。

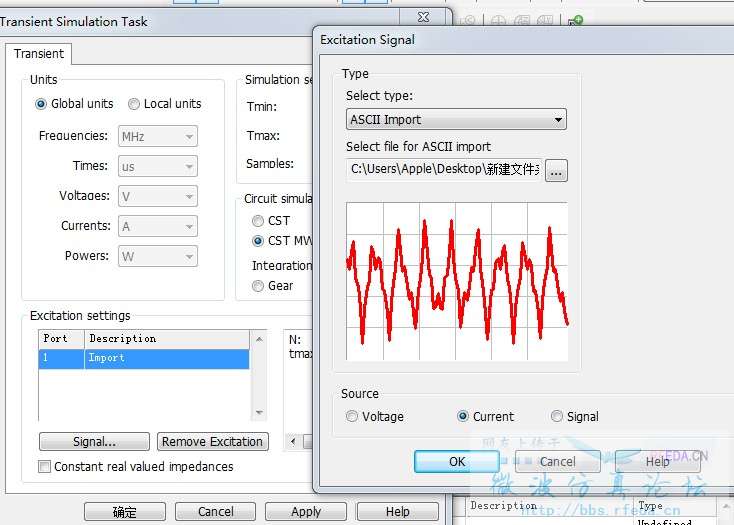

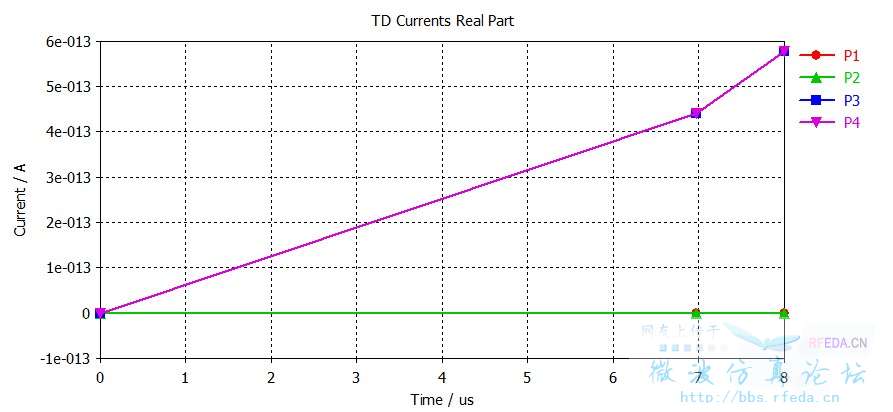

然后从外部导入电流信号源。然后导入的txt是从CST中导出去的（之前我是用EMP照射一根线缆，仿真得到线上电流，再把电流当源），但是导入去之后，进行仿真，出来的结果好像只导进去三个点的感觉，这是怎么回事啊，高人请指点

导入的信号总时间长度是多少?把模型发上来看看

我现在疑问是感觉这个导入功能好像不行。我现在换成最简单的一根裸单线，放在一个地平面上，约50cm长。然后一端加导入信号，然后在电路连接本身看他的电流情况，还是只有三个点。这是什么情况。我感觉好像没有导进去似的。这个比较着急，您方便直接加我qq聊聊吗?250008273

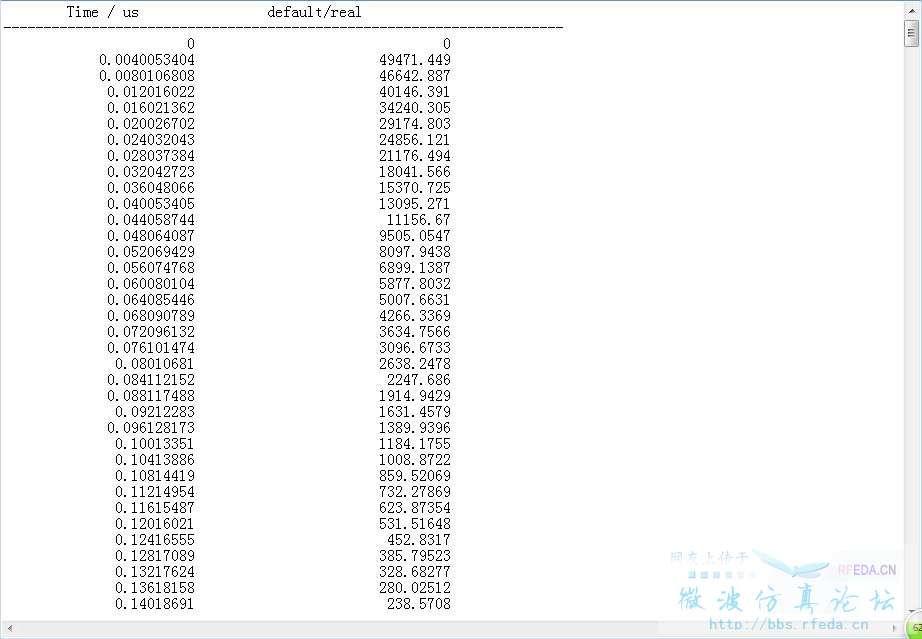

看着像你的时间单位不对，在txt文本的时间列，每个数字后面加个e-6，或者使用cst的后处理对需要导入的信号进行处理
