请问如何在CST中导入材料的损耗正切值随频率变化
05-08
请问论坛上的大大们:
我需要设置TangD成一条随频率变化的曲线,怎么添加这种损耗正切到材料中去?

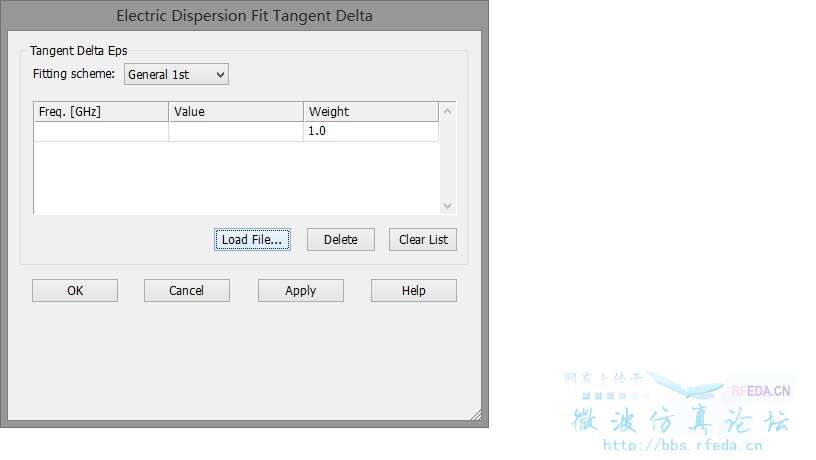

找个个加载txt文本的地方,不知道这个文本的格式,有做过的吗?帮助文件也没找到。
我需要设置TangD成一条随频率变化的曲线,怎么添加这种损耗正切到材料中去?
找个个加载txt文本的地方,不知道这个文本的格式,有做过的吗?帮助文件也没找到。
自抠了。
10000 0.2 1
10001 0.3 2
.
.
.
逐点输入是可以,但如果频点很多,就行不通了。
行得通 我有次输入了2000个点。只是时间久一点而已不能动电脑。
那请问,你知道在设置阻抗时阻抗和频率有关怎么设置吗?
这个应该是制表符分隔的数据文本,matlab就可以搞定
直接txt就行了,中间空格间隔就可以了
