CST MWS中扫参数时前后比如何设置
05-08
在CST中如何在参数扫描时,正确显示出前后比的结果。像HPBW都可以在参数变化时同时显示。前后比如果选side lobe无法正确显示出+-150度范围中的最大值,请高手指点!多谢了!

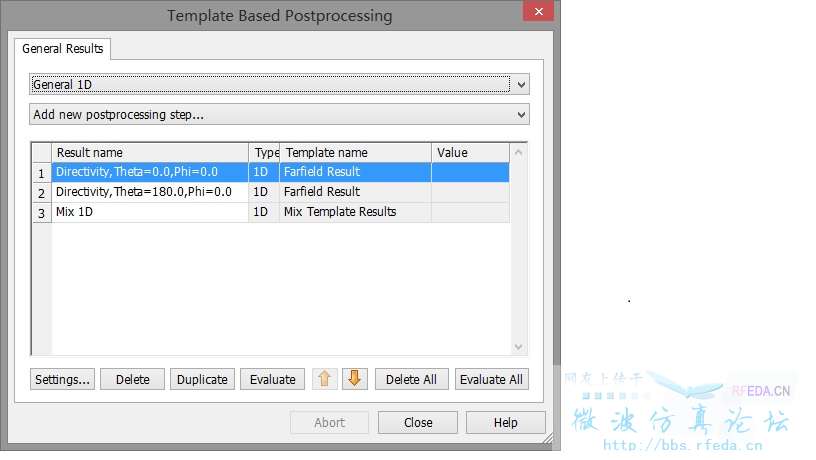

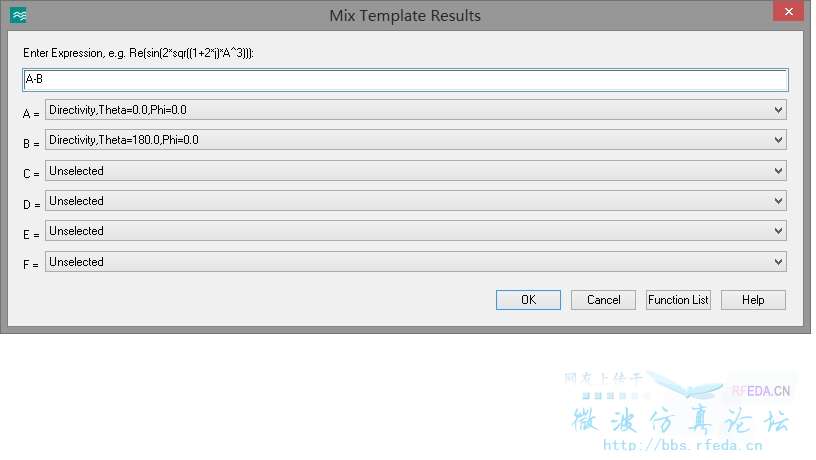

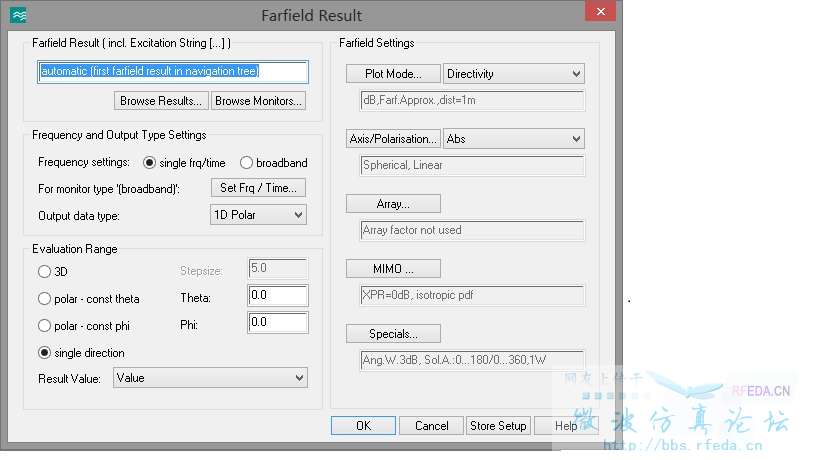

设置一个theta=0的后处理,再设置一个theta=180的后处理,再设置一个两者相减的后处理
这个结果就是你要的前后比。然后扫参数最后在table的可见结果。
cst的参数扫描可以选择Userdefined ,进入宏模式,自己设置代码求取前后比。
之前试过,是可行的。
Template Based Post Processing 只有你想不到的,没有做不到的。
这个我知道,我指的就是在这里面如果设FB,其它的都可以例如HPBW,MAX, MIN等等
设置一个theta=0的后处理,再设置一个theta=180的后处理,再设置一个两者相减的后处理
这个结果就是你要的前后比。然后扫参数最后在table的可见结果。
首先非常感谢你的回复,您说的这个我已经理解,不过我指的是后向+-150度以内的最大FB比,您说的只是正向和后向的前后比,不是我想要的180+-30这个范围的FB比
