CST MWS仿真错误
05-08

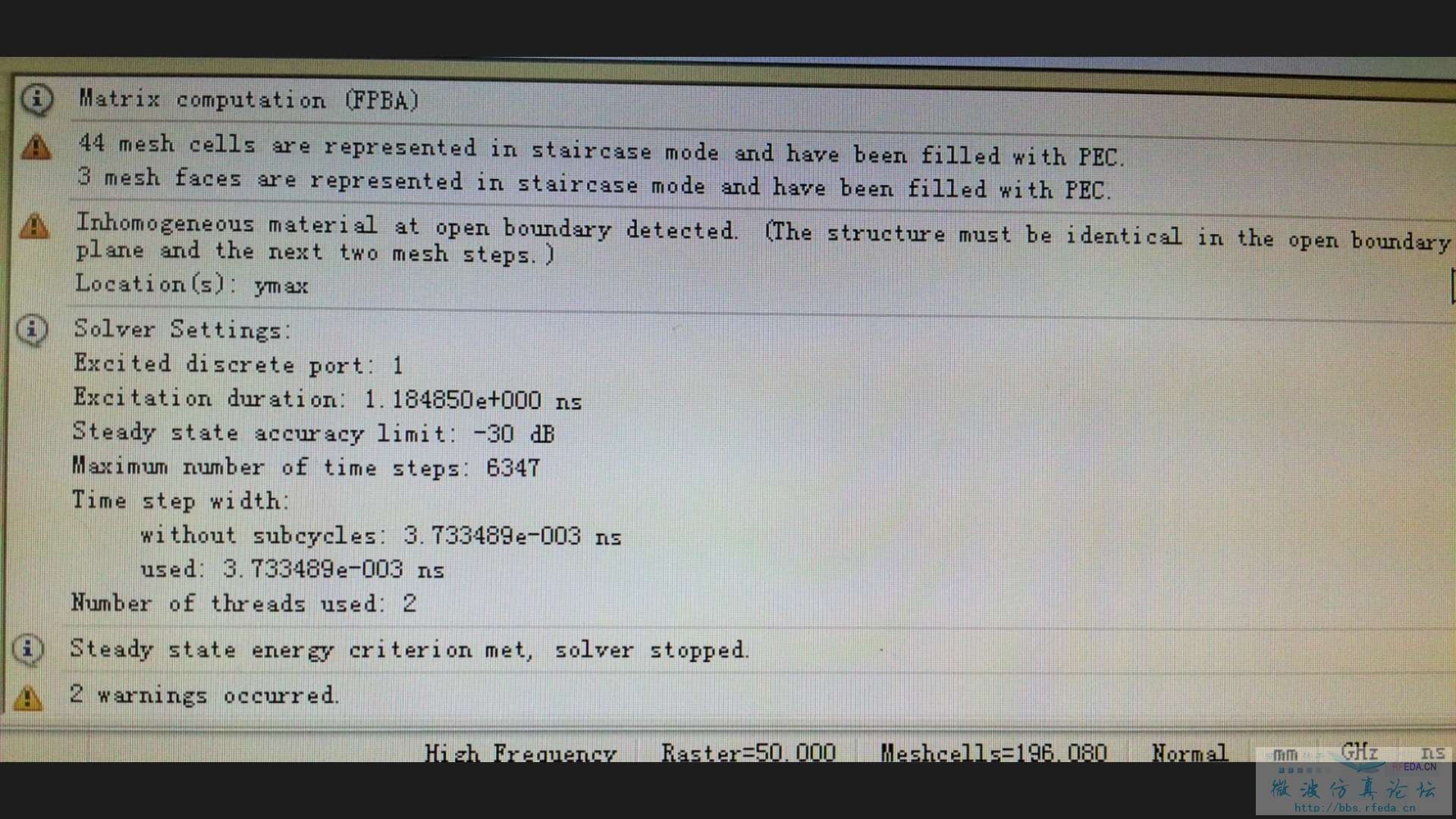

利用CST MWS 对抛物面天线进行仿真,馈源是一个偶极子,反射面口径为1m,频率2GHz,因为直接计算的数据量太大,所以采用farfield模块,就是把单独计算的偶极子场数据导入到只有反射面模型的CST文件中进行计算,之前计算一直没有问题,但是现在要仿真一个偏馈反射面天线,就是在把原有反射面截取一部分以减少馈源遮挡的影响,但是当截取某部分反射面时就出现了如下警告:imhomogeneous material at open boundary detected(The structure must be identical in the open boundary locatiom(s):ymax)。从结构图上看就是设置场求解器时,CST会默认画一个立方体框,就是在该框范围内就算辐射场数据。设置时没有问题,但是进行时域计算时,该框就变小了,这样,截取的反射面一部分就在框框之外了,所以才会出现如此警告,我就是想知道这种情况为什么会出现呢?这样计算的远场数据还可信吗?
觉得有点乱,上传cst文件吧,是不是设置了对称面?
、额,好吧没有设置对称面,就是仿真时,我的模型超出了那个farfield monitor设置时产生的一个矩形框,不知道为什么,等会儿上个图示说明
有物体没参与仿真?截个图吧

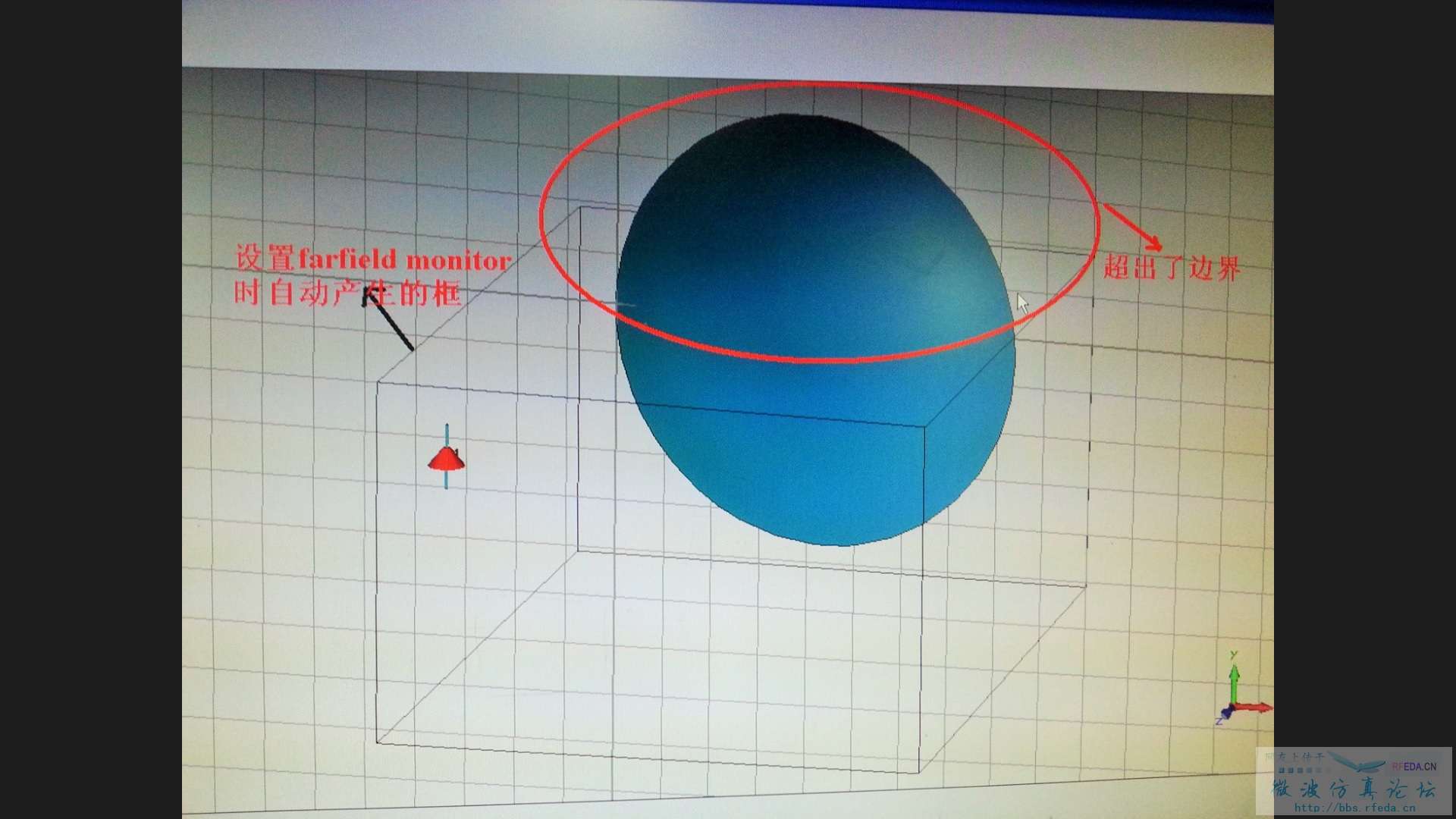

不是 是我画的反射面有一半在那个farfalle框外面了,如下图 所示
4楼有相应的截图求大神帮助!
怀疑是设置问题啊,你不能上传cst文件么
我的文件在内网,要走外发流程,得周一了那请问这个会是神马设置问题呢?频率?我的中心频率是2GHZ,范围取得是0-3GHz,会有神马问题呀?不是那个框框都是默认比画的结构大吗?
