CST MWS中查看H面的方向图

05-08
对两个角度的设置不是很理解,应该设成什么样是H方向的?

貌似应该选phi吧。然后让theta为90°吧。

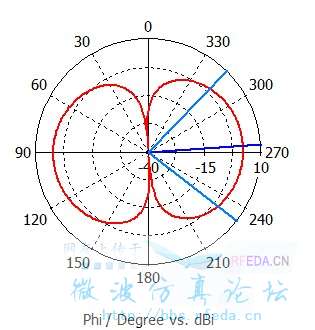

选phi theta=90度 出来的是这样的,,不是应该是个近似圆形的图么。


关于H面的定义是根据阵元的摆放方式而言的,而不是固定theta 和phi的
从小编的方向图可以推测出 小编仿真的是标准的 dipole天线 其两个臂应该是平躺在x轴上的
所以其H面应该是 phi=0°  theta=[0,180]
H面的方向图在极坐标的显示的确是一个圆

请见我4楼的回复

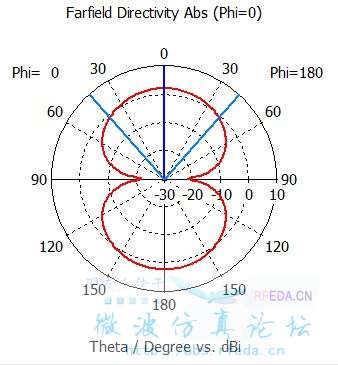

phi=0,theta为变量得到的是这样的,依然不是圆昂

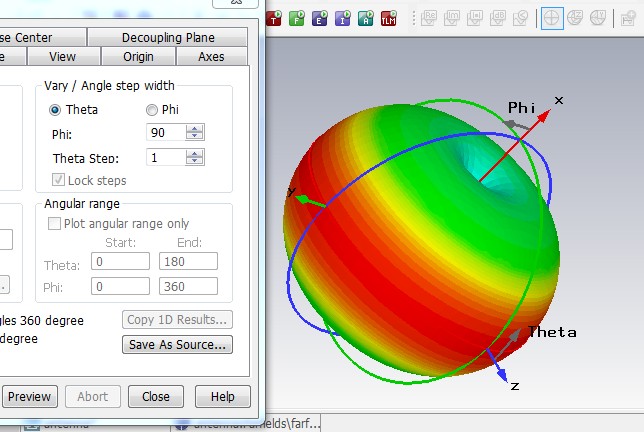

我大概简单的仿了一下,偶极子沿着X方向放置,好像和小编的差不多

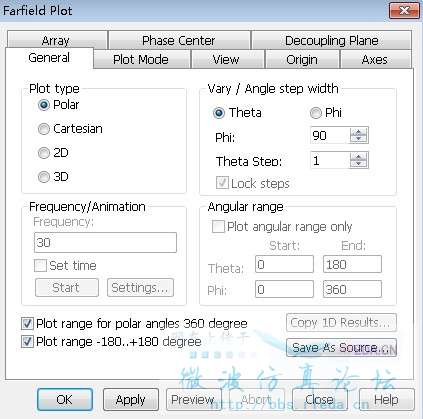

设置界面



结果:

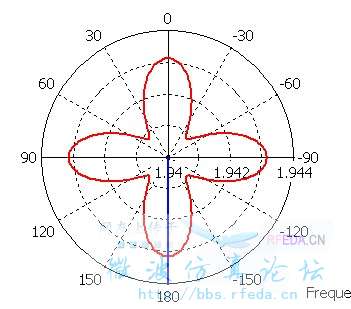

虽然不怎么像圆,但是细心观察可以看到,最小的地方时1.94,最大的地方时1.942,相差非常小,如果和另一个面同时观察,就可以发现这个其实是圆

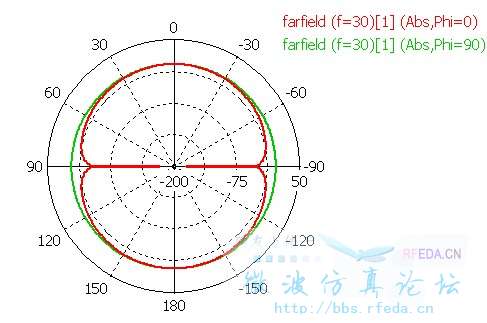

注意观察绿线(其实就是第三幅图)
如果还有不清楚的,建议上传模型,是不是设置有问题

没注意他的天线方向哈。他想看H面方向图  按他设置的 是看不了的  可以把天线旋转90° 沿Z轴放置,然后选选phi  theta=90°  phi step=1°应该就可以了吧。

抱歉哈,之前的回答写错了  H面就是 YOZ平面   即phi=90°  theta=[0,180]
