CST MWS中多端口设置
05-08
cst可以在不同的port中加入不同的信号么,可以的话该怎么设置呢?求教大神!
选择不同的激励幅度,激励相位
如果选择激励的话,solve-----Excitation signals------new excitation signals
选择不同的激励,但是具体怎么使用没用过,可以使用帮助文档

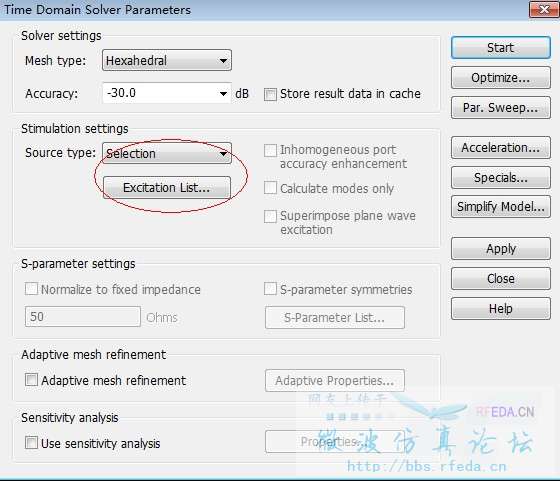

设置好多个端口以后,打开时域求解器

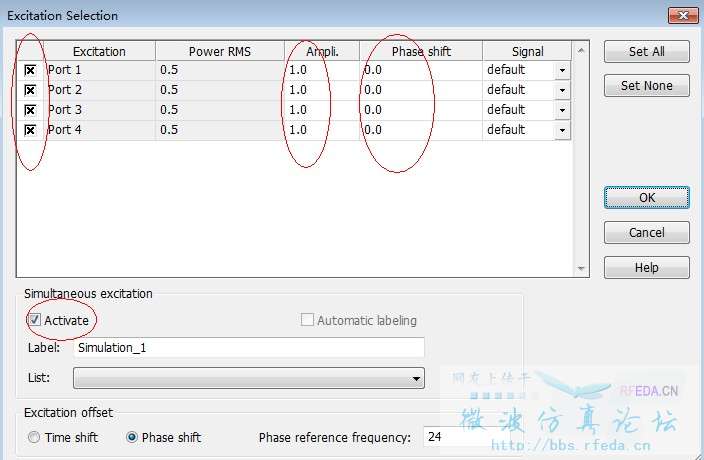

选择不同的激励幅度,激励相位

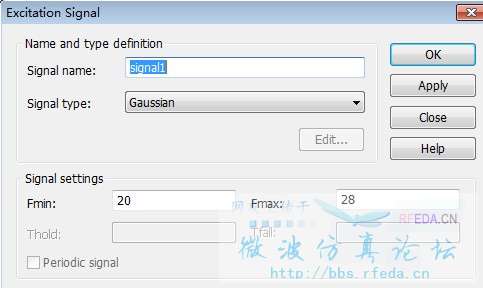

如果选择激励的话,solve-----Excitation signals------new excitation signals
选择不同的激励,但是具体怎么使用没用过,可以使用帮助文档
excitation selection里面不是有signal么,就在你画圈的phase shift之后可以选择
奥,好像是的哎,当时没在意,谢谢指导!
求教:这里的power RMS是否就是平常说的激励信号的平均功率呢,是不是振幅的平方/2啊?假如我想看一个波导在100W功率下的电场大小是不是就要更改那个振幅呢?
根据我个人的理解是这样的,如果不放心,可以求助excitation selection对话框中的help,里面有详细的解答
好的,感谢回复,
RMS:root mean square
RMS值实际就是有效值,就是一组统计数据的平方的平均值的平方根 回答完毕
谢谢,我得多多学习帮助文件
