CST电缆工作室有什么局限性?
05-08
本人用线缆工作室仿真时结果总是不对,想了解一下CST电缆工作室对哪些问题能够仿真,哪些问题不能仿真?求各位大神指点。
2、使用Bi-directional进行Modeling:
3、在MWS中同样使用TLM进行仿真(我也用T试了下,差别不大)
结果对比如下:
我觉得吻合的算不错了,毕竟两个工作室用的线缆也不一样。
Cable的问题可以仿真,不是Cable的问题不能仿真。回答完毕。
哈哈,2楼正解
小编哪些仿真感觉不对呢,发上来大家讨论下吧
算命是没有前途的
这句话相当于没回答,哪些是cable问题,哪些不是cable问题
http://bbs.rfeda.cn/read.php?tid=90226,还有CS里面的网格改变,结果相差很大
我的回答就和你的问题一样。
看了你的模型,有两个地方需要更改,主要是针对电缆工作室:

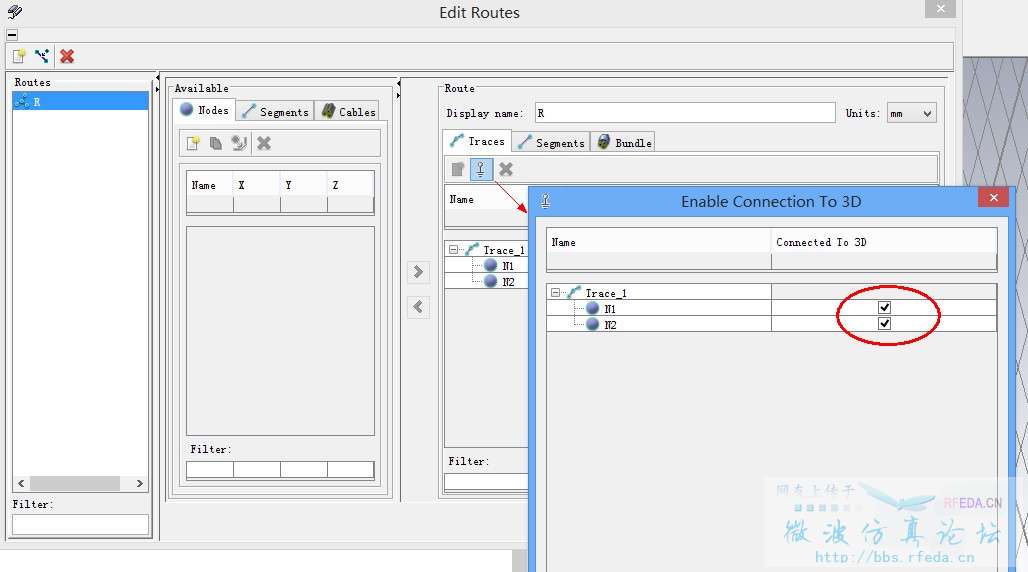

1、在3D结构中设置两个点的接地,如下图所示:

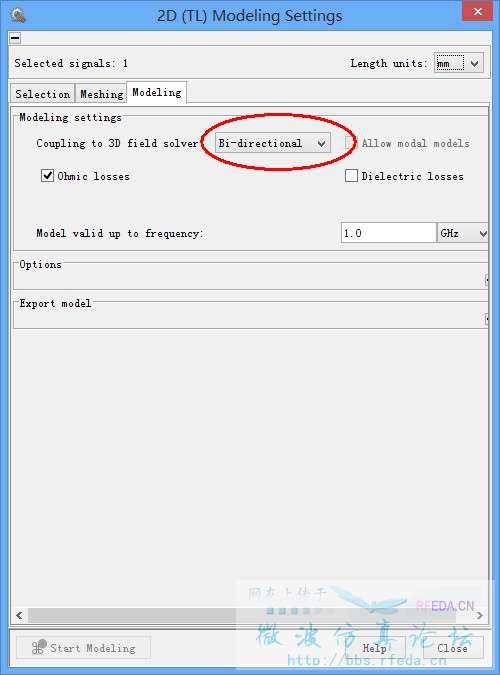

2、使用Bi-directional进行Modeling:
3、在MWS中同样使用TLM进行仿真(我也用T试了下,差别不大)

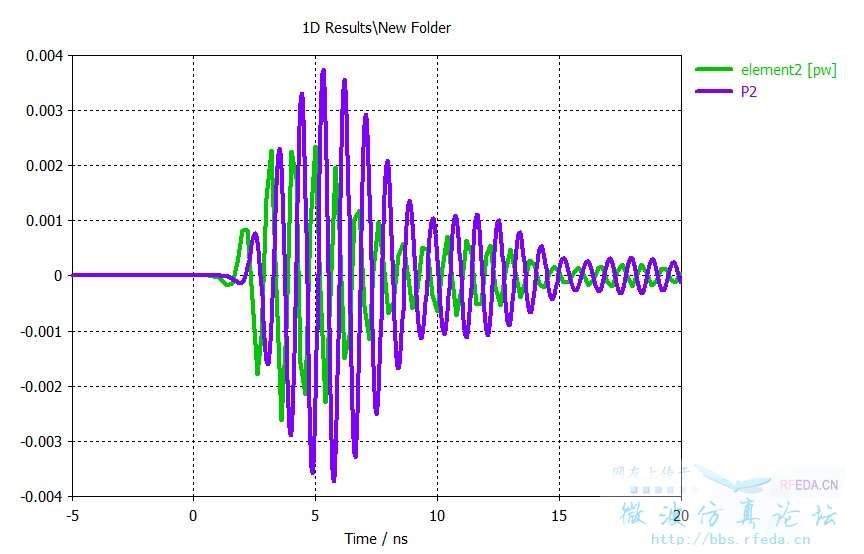

结果对比如下:
我觉得吻合的算不错了,毕竟两个工作室用的线缆也不一样。
我想这样的结果应该可以为CST的电缆工作室正名了吧。
真的太谢谢您了,我一直无法解决的困惑终于解决了,谢谢了
呵呵,我最近也在用CS,遇到的问题比你还多,有问题发上来一起讨论吧
您好,请问您做了电磁兼容丛书中关于缆的辐照敏感度分析没有,我按照那个做,但是得到的结果波形和书中一致,但是数值相差非常大,我用微波工作室单独画缆,设置参数元件监视电流,反而和书中相差不大,什么原因呢
仿真任何问题,节点都要接地吗,丛书15里面算例16悍马车里面线缆的串扰,那么多节点都要节点,那种没有画地该怎么节点啊,请大神指点
不可以在2D图上添加地吗?我仿真的1-3G的时候在3D中加地提示我线缆和地平面分离的,什么情况?
我也正在学习电缆工作室。
丛书15不提供模型,感觉这样不好,最好是有模型的。
您好!好久不见你在群里回答问题了。请教您个问题:在cs中接地和在DS中接地有啥区别?
