CST MWS如何查看模型上每一点的相位情况?
05-08
如果我想查看一个微带贴片天线上的电场和磁场分布,我可以在场监视器里增加相应的监视器就可以了,类似地,如果我想查看这个天线的贴片上每一点的相位,我应该怎么设置才能够实现呢?敬请各位高手解答先谢了。
同样使用监视器查看,但有两个限制:
1、要选择场监视器中X、Y、Z中的一个;
2、点击鼠标右键,选择3D field on 2D plane(可以将切面调整到微带天线的表面上)。

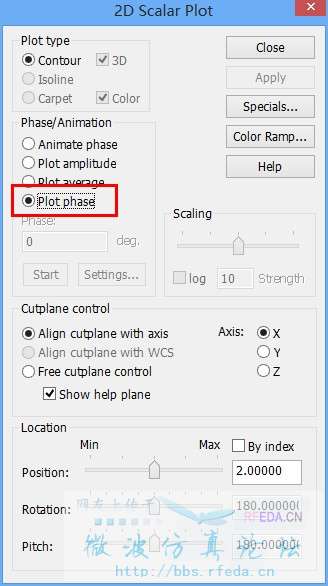

然后在属性中进行如下设置:
