各位大神,能否告诉我磁环线圈如何建模啊?新人求助

05-08
各位大神,能否告诉我磁环线圈如何建模啊?新人求助

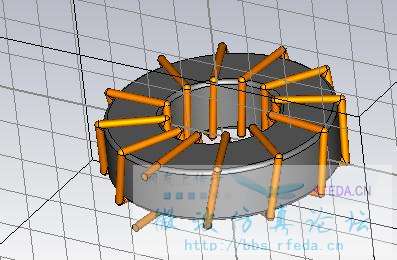

能否建模成在这个样子呢?感觉这方面的资料好少啊

有宏可以直接建立

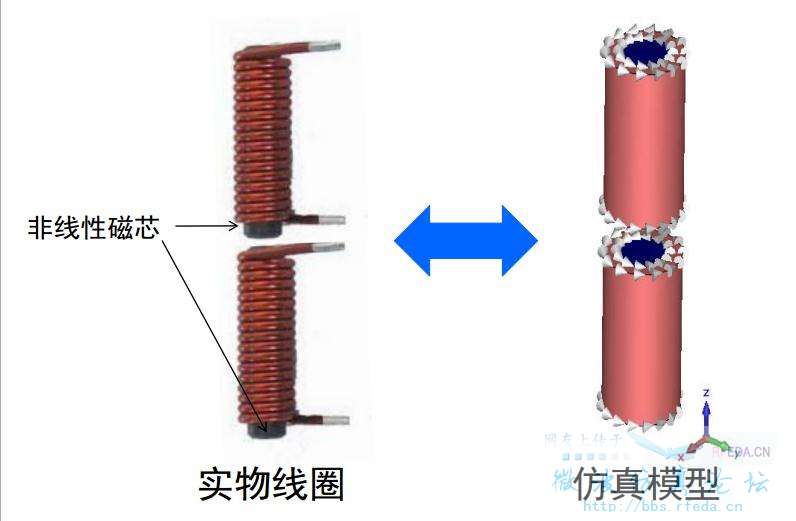

谢谢你的回复。能具体点吗?我尝试过coil,发现建立的模型跟我所需要的不一样。我看有资料电感线圈建立的模型是一个桶型,而不是线圈一匝一匝的,是吗?谢谢


macros里有现成的。很好找。

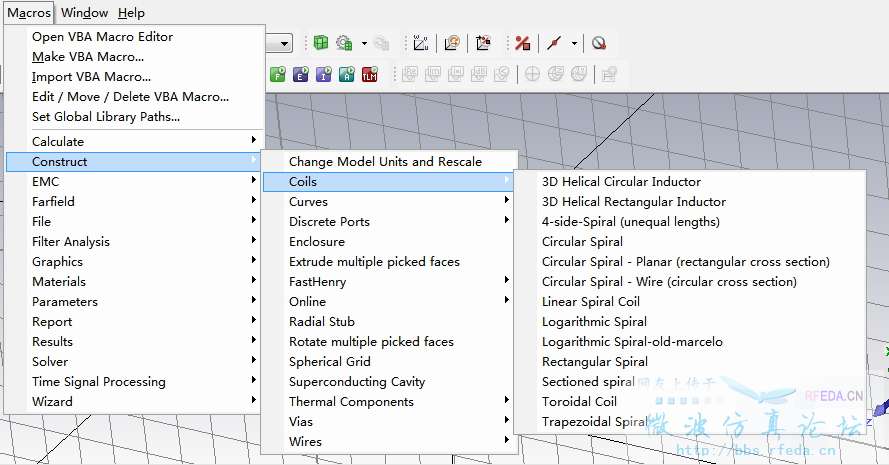

用这个宏:



结果如下:


谢谢回复。不过我用的cst2011的宏里面怎么没有这个选项呢?你们用的是什么版本呢?

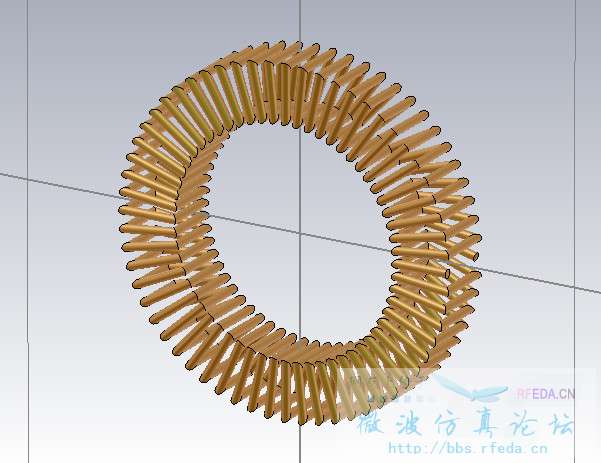

这是我用笨方法建立的模型,具体就是先确定各点,然后生成3D路径,再做圆截面扫样,这样做是否跟宏建立的一样?

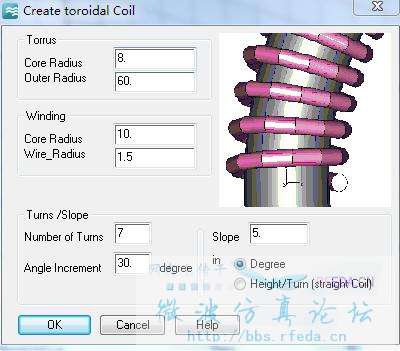

与你们类似的选项里Toroidal Coil只能建立截面为圆形的

我用的2012,现在都2013了。

磁环的参数怎么设置的啊?
