HFSS13终端驱动模式下,如何设置波端口激励
希望好心的大虾,指点下迷津

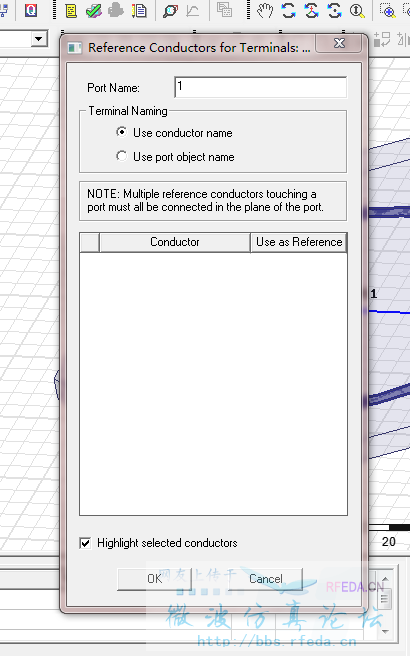

在conductor下面会列出所有金属体的名字,你选择Ground的金属体就可以了,但是奇怪的是你这里没有金属体的列表.....
难道我搞错了?回去再看看,换个例子试试
设置的端口没有接触到金属表面,所以没出现选项
是不是 没有金属材料,或者没哟把面设定为perfectE
俺也碰到一个问题,小编应该也会遇到,设置端口会报错Terminals cannot be assigned because either there are no conducting objects or all conducting objects have been designated as terminal reference conductors.小编怎么弄好的告诉下小弟哈

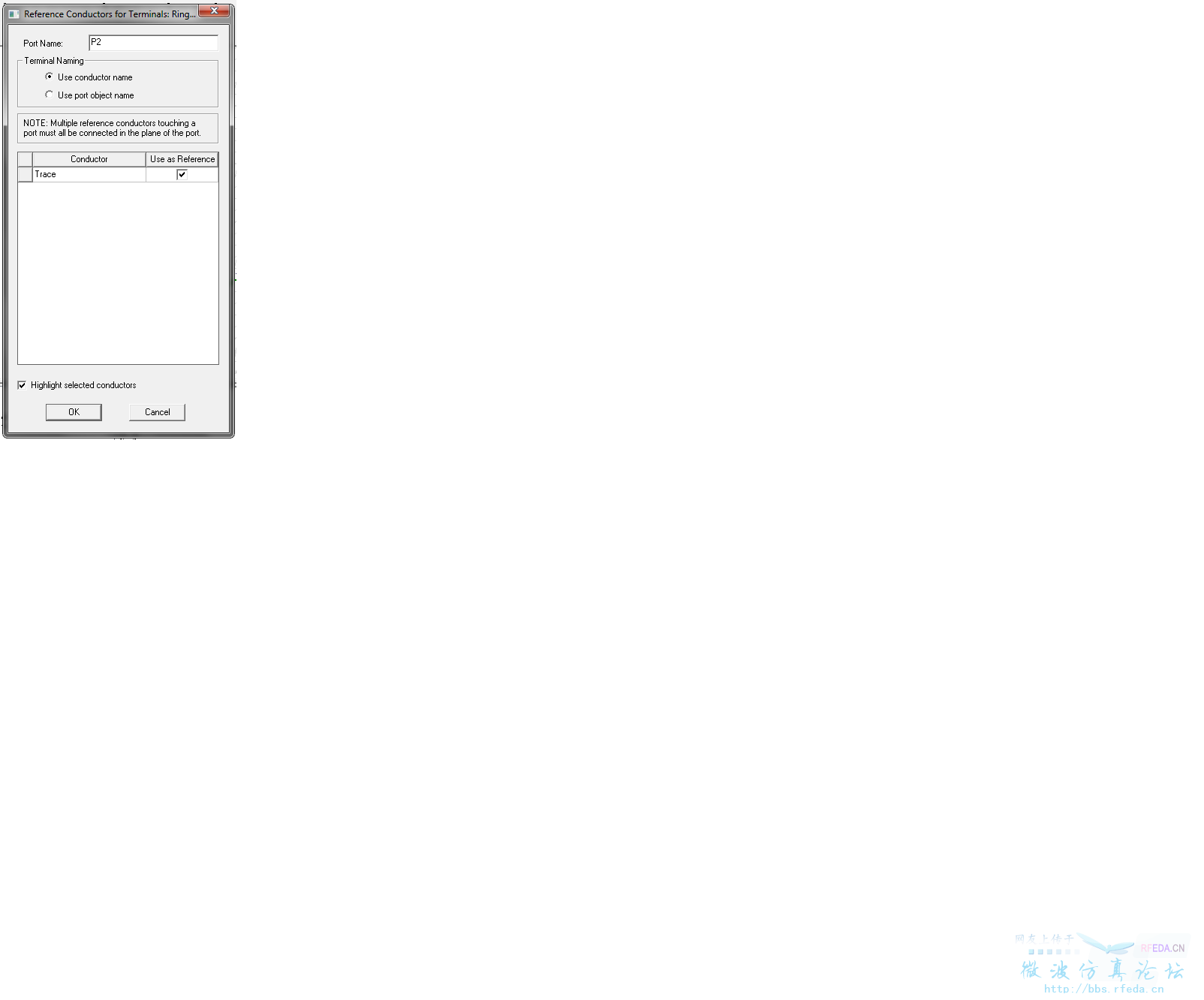

我的也是这个窗口,和教程不一样,而且我四个波端口连接的导体都是同一个名字,教程上说的什么T1 T2 没出现啊。
我的也是,想不明白是怎么回事。
估计建模的时候坐标设置有问题。你看下你的 模型和坐标轴是不是平行的。
你是建模出现错误了
回头再做下这个例子,原来正六边体的center position的Z坐标与Start position的Z坐标不一致,应改为一致-1.143,否则起始位置会偏离X轴,使得端口无法与基片侧边连接也就没有金属啦。
LZ。我也是这个问题。
有那位兄弟找出个问题的解决办法了吗?
在HFSS电磁仿真设计应用详解中,180页上有个关于多边体参数设置的错误。在Start Position项对应的Value值处应输入坐标值(length/cos(30deg), 0mm, -1.143mm)
是的,我重新设置按“在HFSS电磁仿真设计应用详解中,180页上有个关于多边体参数设置的错误。在Start Position项对应的Value值处应输入坐标值(length/cos(30deg), 0mm, -1.143mm) 设置下,也可以了,多谢了
小编怎么改的,告下小弟,端口激励到底在哪个面上了
应该是你设置的端口没有接触到模型的导体,你需要仔细检查模型导体的位置和你端口平面所在位置。
问题有解决吗? 我的也是这种情况 没找到教材中的 new line定义积分线
我也有这问题 知道了告诉 QQ799741363
谢谢
在HFSS电磁仿真设计应用详解中,180页上有个关于多边体参数设置的错误。在Start Position项对应的Value值处应输入坐标值(length/cos(30deg), 0mm, -1.143mm)
高手答案,谢谢
高手答案,谢谢
未设置参考地
教程有错误吗
