HFSS绘制的圆环,同理想圆的近似度太差,如何设置?
05-08
用CtreaeEquationSurface,绘制圆环。但是实际图形是波折的近似结构,如何提高近似度?

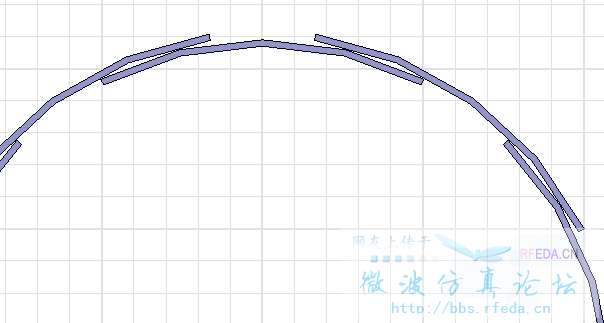

图形效果如下:
如果要改网格剖分,
如图,数量越大,曲线越平滑
图形效果如下:
哦的天啊,
画的这么难看啊。
我真的没有见过这么难看的圆环啊。
非要做成很圆很圆的模型么?
HFSS对于圆形的东西,需要剖分的mesh数会比较大的,影响解析的速度啊。
建议用多边形来代替圆形啊。
会节省很多mesh网格,解析速度也会提高很多的。
缺点就是,跟真实的圆形是有一定的差别的。
LZ告知大家一下,制作的圆环,是应用于什么领域吧。
我也遇到同样的问题了……
这个主要是显示的问题,如果画的是个圆的话,那么HFSS中确实是按照圆来处理的
如何提高HFSS的显示精度,暂时没有什么好办法

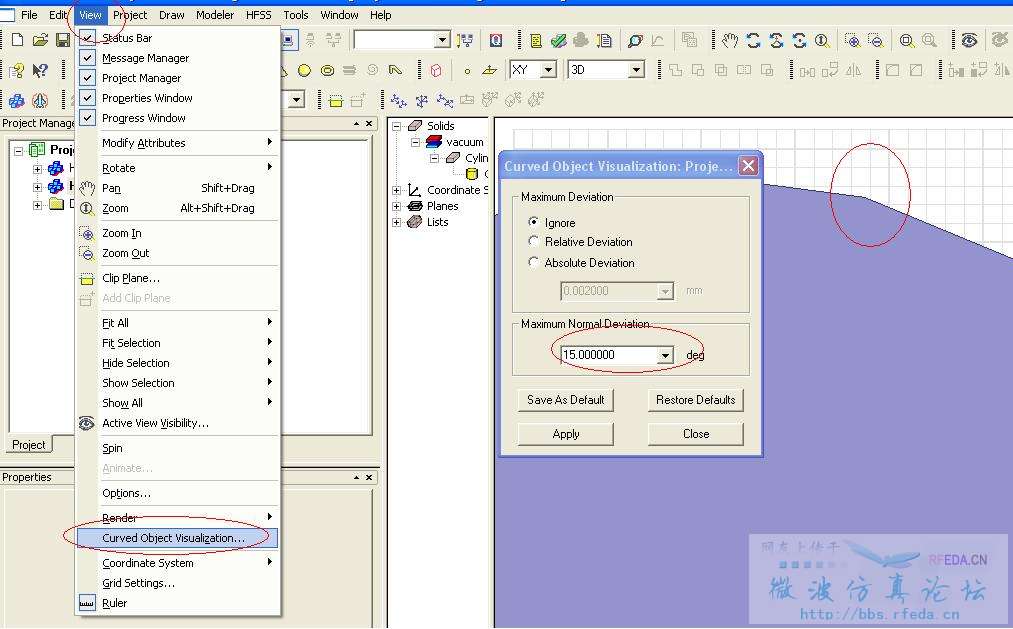

如果只改显示效果,
如图,度数越小 曲线越平滑

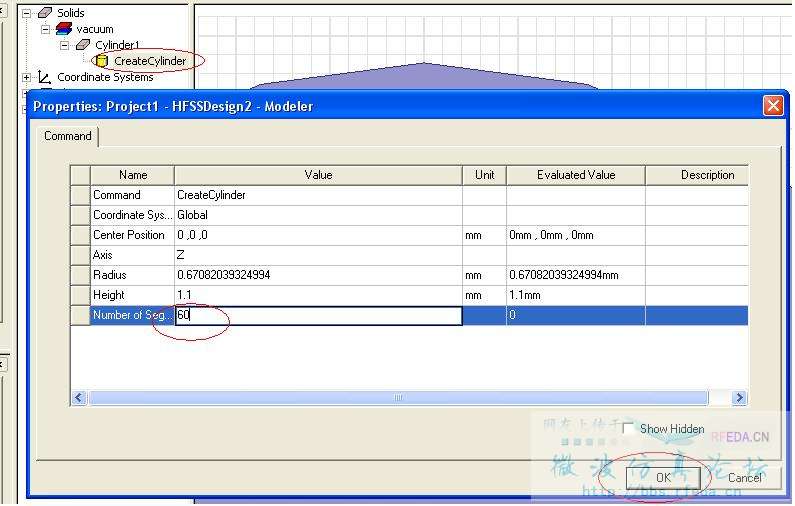

如果要改网格剖分,
如图,数量越大,曲线越平滑
