一个双频宽带圆极化天线（来源本论坛）

05-08

前段时间在论坛是看到一个圆极化天线，小编提问的问题忘了

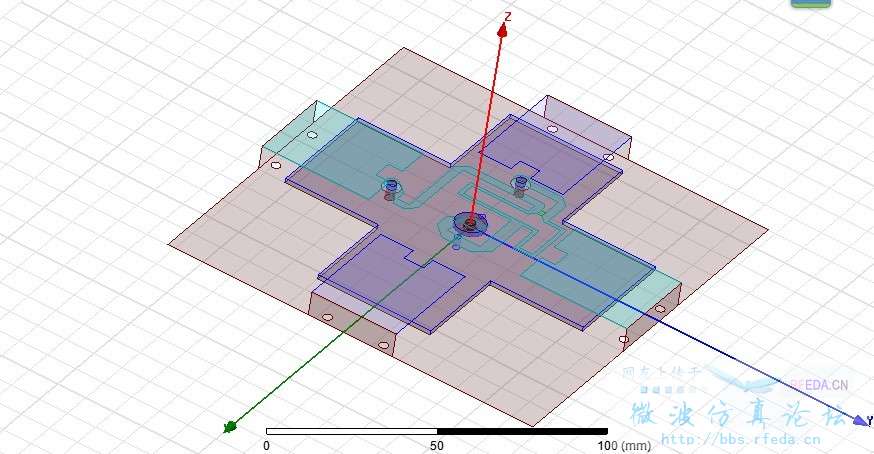

。当时下载了附件，过年回来后发现这天线看不懂（就是没具体弄懂是那部分是辐射片），放出反射系数和天线图。如果哪位同学知道原帖，也请留个链接！

上面功分器应该很简单，就是做在1.5mm厚FR板子上的威尔金森功分器，有90度相差，先一段75 ohm特性阻抗，再50 ohm特性阻抗的
天线等于是两个极化方向垂直的偶极子天线激发的，gnd2的长度加上R1和R1_1是20cm，也就是915MHz时5/8波长；主要的辐射点就是R1和R1_1，所以GND2既参与辐射又作为天线的反射板
coax_gpin1和2连接GND和GND2，使两个GND短路，提供了偶极子对称的电流；并且由于短路点处于偶极子的中心位置（电流最大，电压最小），所以不会对天线的阻抗有太大影响
总之就是这是同馈点的两个相位差90的垂直的偶极子形成的圆极化辐射，并且前后比不是太好

谢谢，没想到只是书上看见过的0.625的天线，那2.335G的频段对应的辐射片时中间的GND2吗?

下来看看研究一下啊
