偶极子天线的馈源怎么加?
05-08
最近在仿真偶极子天线,太赫兹频段,结构是最上面一层是金制偶极子天线,下面附一层石墨烯,再下面是二氧化硅层,再下面是硅层,最下面是地平面,设为完美电导体, 现在我好像馈源加错了,出现错误Port refinement, process hf3d: Too few conductors touch lumped port '1'. Verify conducting boundaries and objects are correctly assigned and touch the port
有大侠能告诉我这样的偶极子天线的馈源怎么加的吗。我这个是仿照HFSS fullbook里的那个CPW feed蝶形天线加的馈源和地平面。但是那个蝶形天线是copper sheet 中挖出bowtie ,也就是说它的馈源是和sheet连接的,但是我这里馈源是和有一定厚度的导体连接的,我想问题是不是出在这里, 希望好心人看到能帮我解答一下,万分感谢!
有大侠能告诉我这样的偶极子天线的馈源怎么加的吗。我这个是仿照HFSS fullbook里的那个CPW feed蝶形天线加的馈源和地平面。但是那个蝶形天线是copper sheet 中挖出bowtie ,也就是说它的馈源是和sheet连接的,但是我这里馈源是和有一定厚度的导体连接的,我想问题是不是出在这里, 希望好心人看到能帮我解答一下,万分感谢!

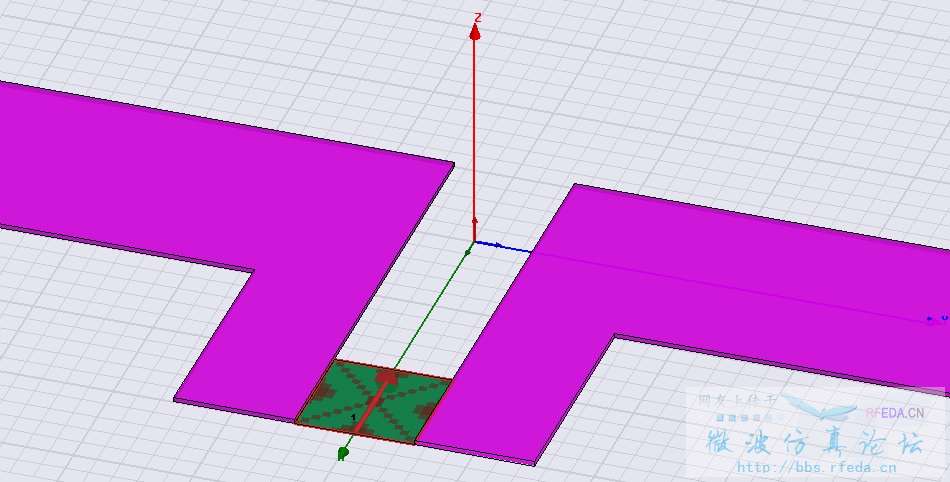

fullbook 例子
从你发的图上来看,那个积分线应该是平行于y轴方向的,而不是你画的那样(你画的是平行于x轴)
谢谢你的指点。我再试试
我也出现这样问题?改一下好了吗?
