HFSS仿真曲线震荡严重,收敛不稳定
05-08

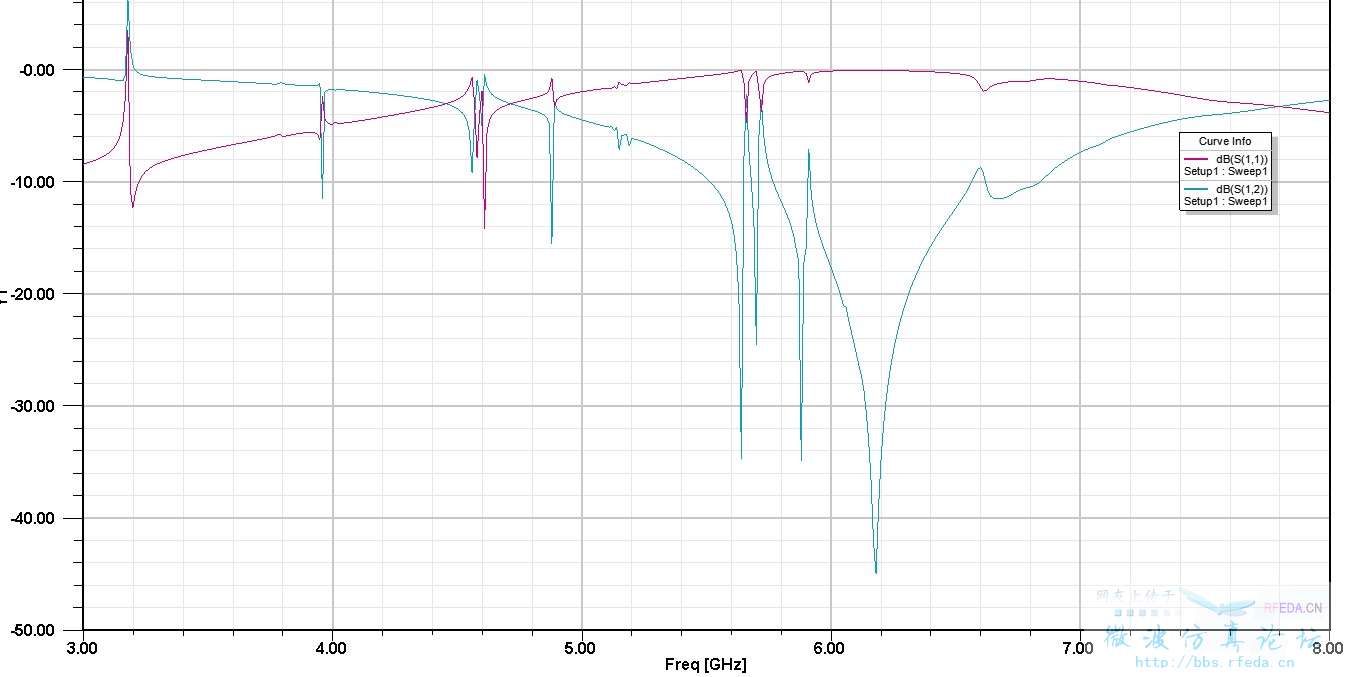

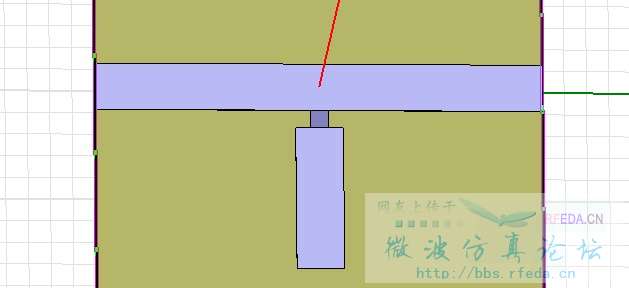

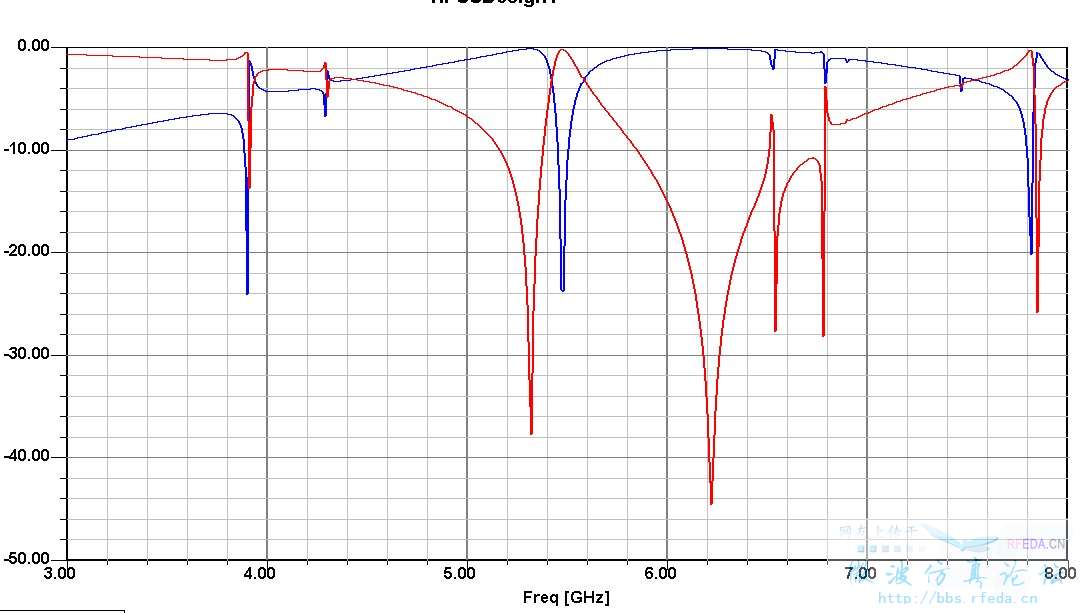

鄙人用HFSS仿一馈电电路,当中加有急总参数原件电容,但是很奇怪的是电容变小后,仿真曲线出现毛刺,而且要收敛很多步才可以停下来。昨天打电话给ansoft的技术支持,结果说部支持破解用户,凡此问题均由破解版原因,郁闷啊,仿真进行不下去啊 哪位大哥遇到此类问题,帮忙指导一下啊
先尝试将你的盒子盖改为辐射边界,然后用discret算法试试
谐振腔效应,缩小腔体、或加工后加吸收材料(等同于楼上说的辐射边界仿真)。
我也是这个问题。同求。帮顶!
感谢小编的回复,前些日子放寒假回家了。你提供的方式试过了,如果是震荡的结果怎么换都是震荡。我尝试着改变电容值,发现在10p以内,震荡较少,再小几乎没有震荡。超过10p,越大(小于100p)震荡越厉害,但是当到了1uF的时候,震荡又消失了.......
请问小编也遇到类似问题呢。
期待您的回复啊
同楼上。具体的10p30P的电容在电路调试的时候用过,当时测试的结果没有什么震荡的,但仿真就是老出问题呢....求高手指点啊
请问,这个问题你解决了么
我的是设辐射边界没问题,但不设置辐射边界就出现毛刺,还望高手赐教!
