小圆环集总端口对辐射特性的影响
05-08

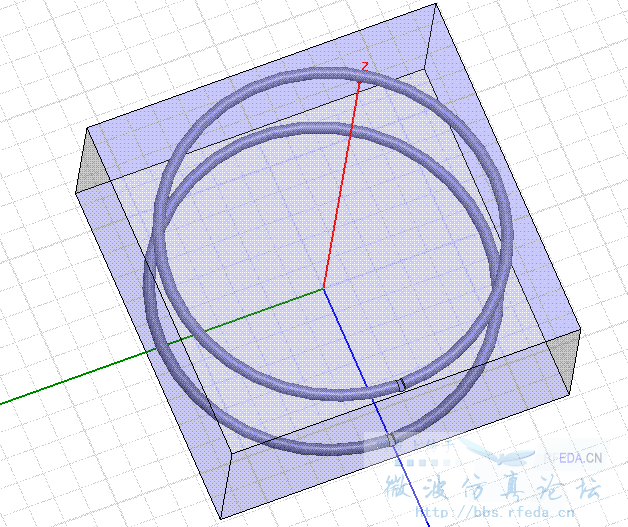

我刚开始用HFSS,设置两个了一个的小圆环(如图1半径R=62mm,截面半径r=2.2mm),在两个圆环的一侧开口加激励,准备用作后续的感应耦合环

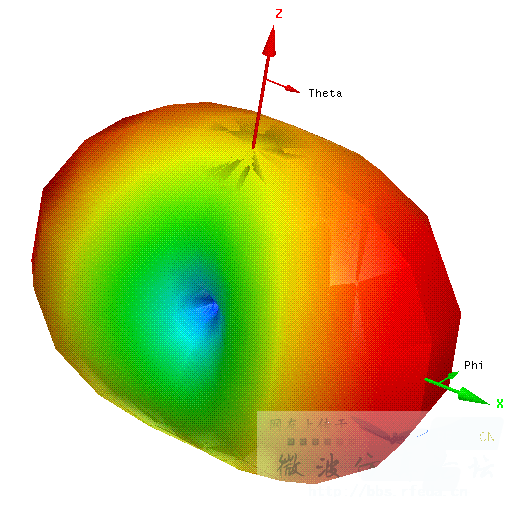

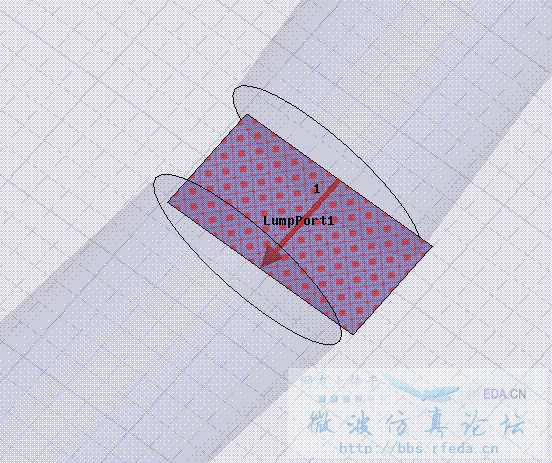

两个环均采用集总端口,端口为一个矩形(如图2),结果我改变集总端口矩形的大小竟然对辐射特性有巨大影响(如图3、4),辐射方向图向设置端口的y方向膨胀了,x方向则被“挤扁”了。
设置求解频率为27.2MHz,迭代次数为20,精度0.02,快速扫频范围150MHz,终端驱动,边界为一个空气盒子,远区场设置无限远球面,材料均为铜。
不知道各位谁知道为什么啊!
两个环均采用集总端口,端口为一个矩形(如图2),结果我改变集总端口矩形的大小竟然对辐射特性有巨大影响(如图3、4),辐射方向图向设置端口的y方向膨胀了,x方向则被“挤扁”了。
设置求解频率为27.2MHz,迭代次数为20,精度0.02,快速扫频范围150MHz,终端驱动,边界为一个空气盒子,远区场设置无限远球面,材料均为铜。
不知道各位谁知道为什么啊!
