hfss v12 field plot
05-08

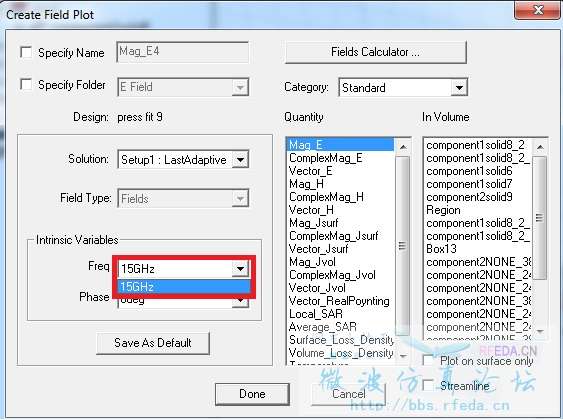

如何看不同頻率的電場,在求解設置是否有缺少的地方?
導致只能看中心頻率?
導致只能看中心頻率?
你截图的 “Solution” 选项右边的“Setup1:Lastadptive”应该选"sweep",
Lastadptive是最后一次迭代的结果,所有只有一个频率。如果你有sweep的话,应该可以选不同的频率
先謝拉但solution 只有lastAdaptive可以選
了解一下
求解设置的时候你有勾选Save Fields(all frequencies)么?很有可能是这个原因。

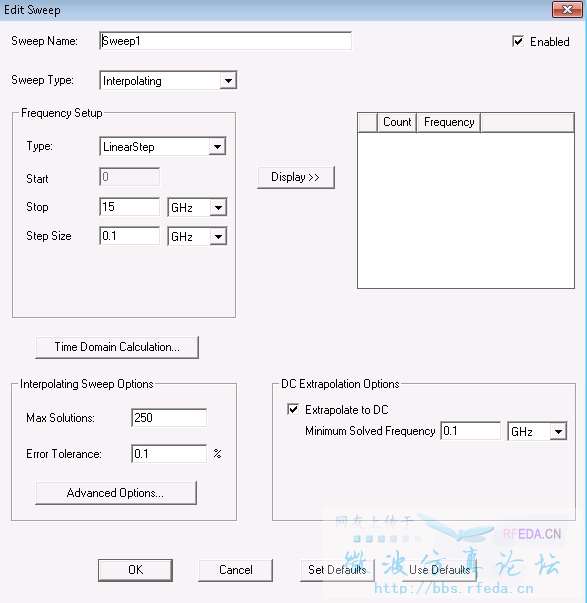

我也遇到过这问题, 我师兄说选那个sweep type 为 fast 就行了,你可以试试。
选第一个。计算慢一点 但是感觉精确度高
你可以去看看full 文件 论坛有下的
我也遇到过,HFSS13
sweep type 选离散
勾选Save Fields(all frequencies)
