关于阵列天线的交叉极化,敬请围观指导.
05-08
关于双极化阵列天线的交叉极化,
选的面是应该是哪个面啊,
是不是要和其中的一个阵子重合啊,

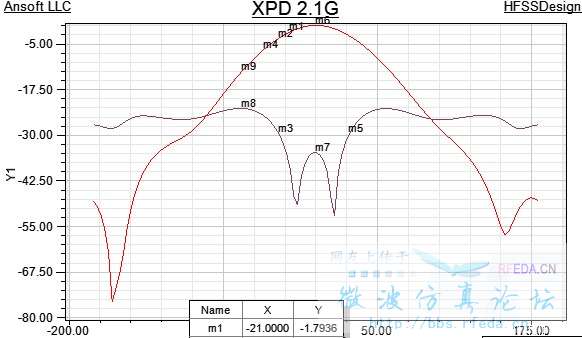

我给大家传两幅图,
请大家看看哪个是正确的,注意是八个单元阵子的阵列
谢谢啦,(其中有一幅图的截面是和其中的一个阵子重合的)
选的面是应该是哪个面啊,
是不是要和其中的一个阵子重合啊,
我给大家传两幅图,
请大家看看哪个是正确的,注意是八个单元阵子的阵列
谢谢啦,(其中有一幅图的截面是和其中的一个阵子重合的)
很着急啊 求研究过双极化阵列天线的高人指导,谢谢

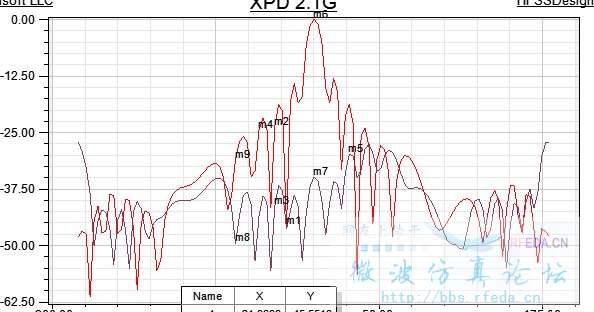

下面那个图是对的
八单元阵列的方向图,应该是主、副瓣都有的。所以第2张图是正确的。第一张好像是H面的方向图
一般看交叉极化,就是画出Etheta 和Ephi两个方向的场图,较大的为主极化,小的为交叉极化。主极化就是跟电场平行的方向,交叉极化为垂直方向。
看看 看看 学习 学习
是什么阵列天线 呢
