关于波导的一点问题

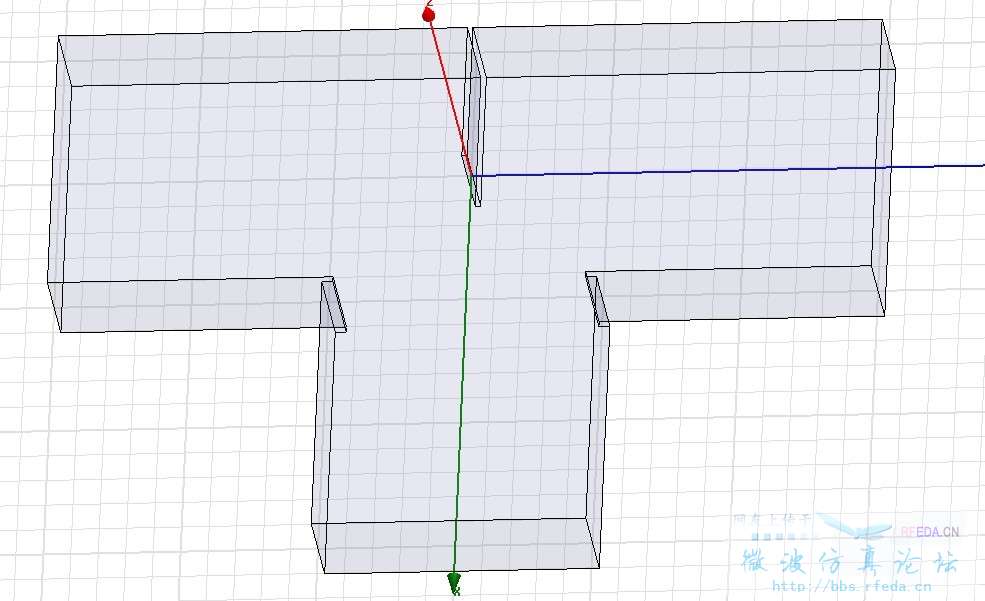

这是我今日仿真的波导的耦合器（见附图），两边端口的驻波很高，下方端口及耦合度经过优化已达标，请问两边端口是否需要加匹配，如何实现指标达标?要求驻波1.2以下，耦合度3+-0.5dB

你这个不是耦合器，这个只是一个简单的三端口分支电路，一般称为波导H面T型接头。
只能实现下面一个端口的匹配以及上面两个端口的等功分特性，不能三个端口同时匹配。在隔离度要求不高的场合这个结构还是可以采用的

如果想实现隔离，还是采用魔T结构吧

魔T结构是什么?
这个波导结构我只在example里面看到过。

我是想通过这个的仿真

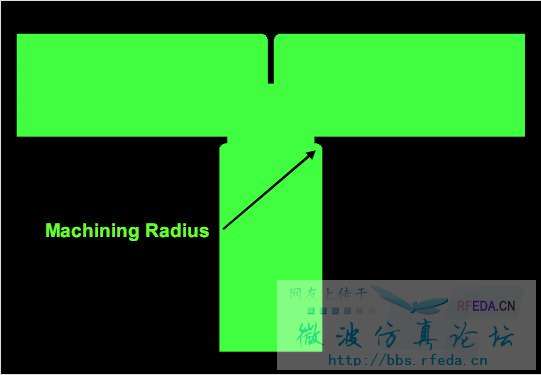

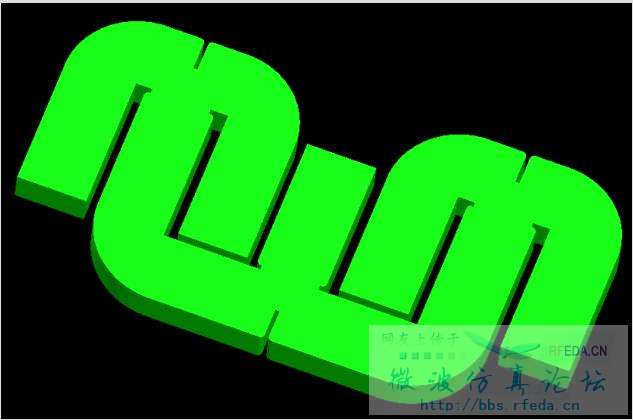

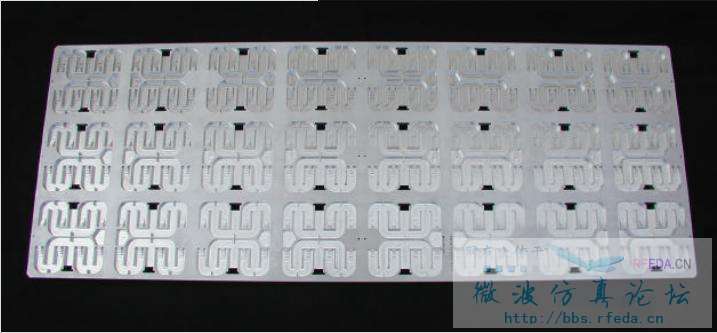

来实现这个 [upload=1] [upload=2]



现在仿真的是其中的一部分，按照小编的说法，这样的仿真两边的端口的驻波是无法降低了是么?我是否该把结构模型完整的建立出来，再仿真?
