HFSS中怎么看相位方向图
05-08
HFSS中怎么看相位方向图啊?
没找到phase项呢,哪位大侠能给出具体的步骤啊?万分感谢
感谢各位!解决方案已经贴在7楼....
没找到phase项呢,哪位大侠能给出具体的步骤啊?万分感谢
感谢各位!解决方案已经贴在7楼....
强烈关注此贴。
带着学习的心态过来看看
带着学习的心态过来看看
带着学习的心态过来看看....
我也很想知道是怎么做的。刚在论坛里面搜了一下,有个帖子感觉可以参考一下。http://bbs.rfeda.cn/read.php?tid=139&page=1我用喇叭天线试了一下,不知道对不对。
昨天请教了之后终于弄清楚了!

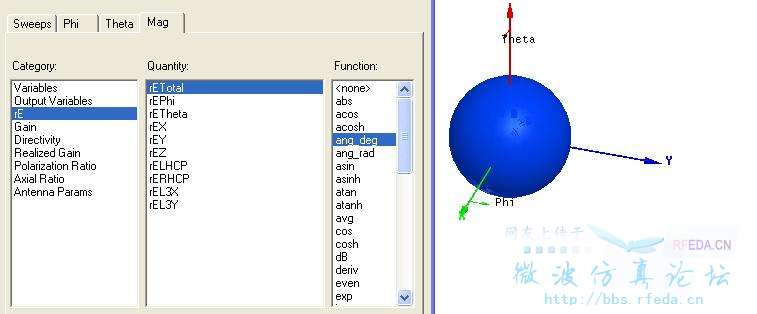

跟你的方法差不多,但是不能选rETotal,总场出来相位各个角度都是相同的,在二维方向图上看就是一条直线,三维上看就是一个球面! 而应该是看rETheta或者rEPhi。
感谢以上各位关注!这个问题只要是为了解决阵列天线方向图耦合校正遇到的!
现贴出解决方案!

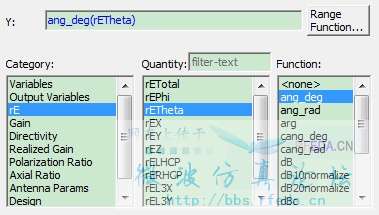

如图1所示的方法,create far fields report 选择rE , rETheta或者rEPhi ,ang_deg或者ang_rad, 就可以得到图二所示的相位方向图。
ang_deg是以角度为单位,ang_rad是以弧度为单位,没有本质区别!
同问 帮顶了
仿真喇叭天线,需要看喇叭的相位方向图,按照小编的方法做了2d图,问题是theta和phi 2个分量(其他参数都一样) 做的图不一样,请问那个是我们需要的天线的相位方向图
学习一下下。
顶一顶,求赐教
