同轴馈电 waveport  喇叭天线仿真出现了问题:Internal Radiation boundaries are not supported

05-08
同轴馈电 waveport  喇叭天线仿真出现了问题:Internal Radiation boundaries are not supported
模型是对的。 我检查了所有的边界设置,不知道问题出在哪?

提示的是不支持内部辐射边界条件啊,
你是把辐射边界加在模型最外边框吗

我在喇叭天线外加了个airbox就出这错,如果不加airbox不出错,但跑出来的图不是预期的。而且作业上说有airbox

右边那个面要open,当天线的口,所以assign 了radiation。 其他所有边都是Perfect E。

建议小编把模型传上去,这样方便别人下载下来看看。

如果采用airbox将喇叭包起来的话,airbox的六个面都设置成radiation边界比较好,你说右边用open应该也可以,但是其余五个面不能用
perfect E

直接用vaccum画个大的矩形盒子,然后设成radiation,当然,盒子的右边界与喇叭的右边界距离要远点,1/4波长这样的

因为是同轴馈电 waveport,所以airbox有一面设不成radiation。 照理说画出来的Z11应该是约等于50欧的,但出来的频率范围内有两小段Z11很高

因为是同轴馈电 waveport,所以airbox有一面设不成radiation。 照理说画出来的Z11应该是约等于50欧的,但出来的频率范围内有两小段Z11很高

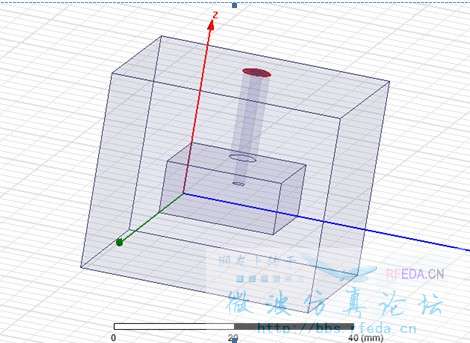

"airbox有一面设不成radiation",,你说的是图中顶面(同轴线穿出来的面)吧,也可以设置辐射边界条件。
但也有人没有设置该面为辐射边界,因为背馈的话这个面是天线后瓣,辐射很小。
"Z11应该是约等于50欧",是画的同轴线阻抗,天线阻抗未必非得是50欧姆
