HFSS microstrip line 如何设置端口激励和阻抗
05-08

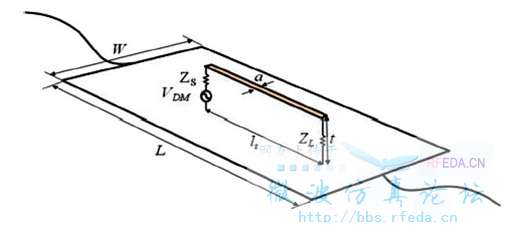

用HFSS仿真下面传输线模型的电磁辐射其中:电压源是2V,源阻抗和负载阻抗都是50欧姆。 在HFSS模型建立中,如何建立相对应的模型?
是2面端口都用50欧姆, 1V的lump port 就可以了吗?
是2面端口都用50欧姆, 1V的lump port 就可以了吗?
顶下帖子。
1端用2V的lumped port,阻抗50欧姆。另外一端也用一个lumped port,但不给电压,只定义50欧姆阻抗,相当于用一个50欧姆的端口代替电阻端接。
非常感谢你的回复
在HFSS中自定义的lump port 都是1V 50 欧姆,我想问一下,如何具体改变一个端口,使其电压值为2V,另一个端口则取消其1V电压呢?
顶一下,我也不是很清楚怎么在HFSS中定义端口功率或电压
小编在edit sources中可以修改功率,把scaling factor改成2就是2w的,这也是昨天大神的指教
lump port 里面哪有设置电压的呀?
xuexi levxcvxc
端口老师设置不成功,不知到什么原因纠结
