HFSS模拟圆柱形共鸣腔内电磁场
05-08
我用HFSS13,做圆柱形共鸣腔,模拟TE111模式的径向电场时,在不同切面模拟的电场会相互影响,谁能解答一下是什么原因啊,电场不是应该独立分布的吗?!
本征模试下,圆柱腔半径15mm,高15mm,solution step 设置为min frequently 为3 ,num of mode为2,max num of passes为20,frequently per passe为2.5!
着急!谢谢各位了
本征模试下,圆柱腔半径15mm,高15mm,solution step 设置为min frequently 为3 ,num of mode为2,max num of passes为20,frequently per passe为2.5!
着急!谢谢各位了
不知道上面的电场强度图和电场模式之间有没有一定的联系,期待大牛级的人解答一下。

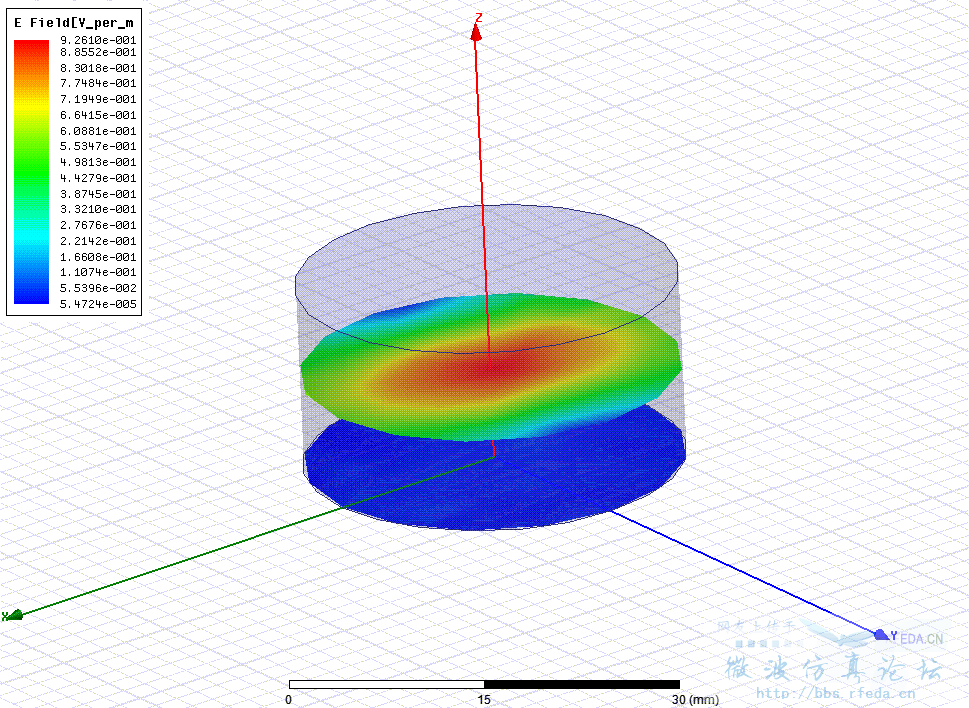

有关系的,模式不一样强度分布会不一样的,可上两图是统一模式下的,只不过一个选的是底面,一个选的底面和中见面,当两个同时存在的时候底面的强度分布被影响了,我想知道就是为什么会出现这种状况,怎么解决呢?!
