差分对激励端口的设置
05-08

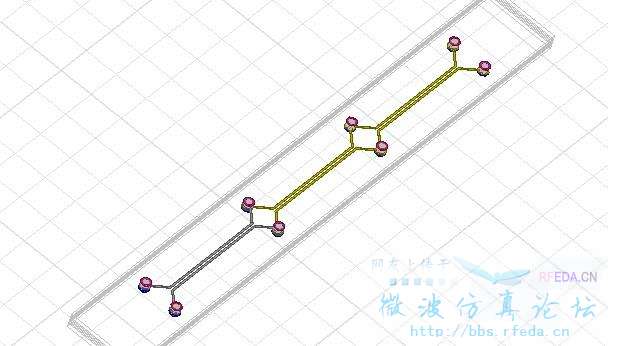

下图模型是我从PCB板中提取出来的,该怎么设置该差分对的激励端口啊?望高手解答一下!
拜谢了!
拜谢了!
家里的电脑没装软件,先说一下,看能说清楚不
1.你的端口需要加在边界的内部,所以不能使用wave port,需选用lumped port。
2.在线端加两个lumped port,均参考地平面。
3.在源设置中将两个lumped port的其中一个相位改为180,另外一个保持0不变。
没明白的话星期天再来上图。
