频域仿真的问题

05-08
At least one propagating Floquet mode is not considered at port "xxx". Please increase the number of modes at this port.
频域仿真fss的时候出现这个,还有一直看不懂里面那个theta 和 phi 是根据什么设置的,求教

theta和phi可以看成球坐标系中的角度
有这个警告没关系吧,需要考虑很多模式么

建议仿真前先计算下端口模式,看在仿真频段内的能传输几个模式的电磁波。

怎么计算模式,一直不大懂模式这个问题,想好好请教下

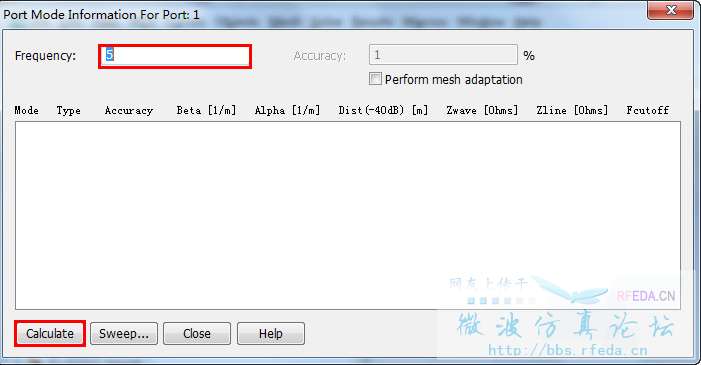

所有设置完毕后,在port中点击右键 选择info,进行如下操作:



点击Calculate即可

原来这样 啊,谢谢

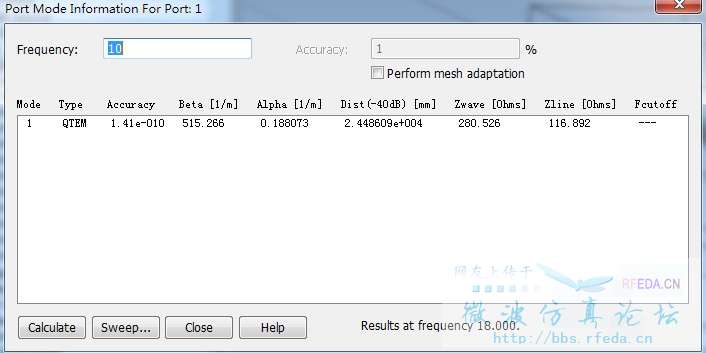

计算出来的结果是这样的


,有点看不懂,这是说明只有一个模式QTEM?

这是10G下的模式,你是不是频率范围取得大了,包含高阶模的截止频率了?

频率是随便取的,不是应该是波长增加,频率减小,可以传输的模式会减少么?频率取得过高,那么可以传输的模式就应该增加才对?

请上传你的CST文件,觉得你的端口模式设置的不对。
计算的结果数字显示的不是波导能传播的模式数。
而是在波到端口设置时候设置几个模式的话 它就计算几个模式
只不过其中高次模都是凋零模,它会显示凋零模衰减到-40dB的距离。
注:理论上波导内存在所有模式都是存在的,只不过由于截止频率的限制,大多数模式都是凋零模


我的是一个微带线,难道微带线传输的不是准tem模?

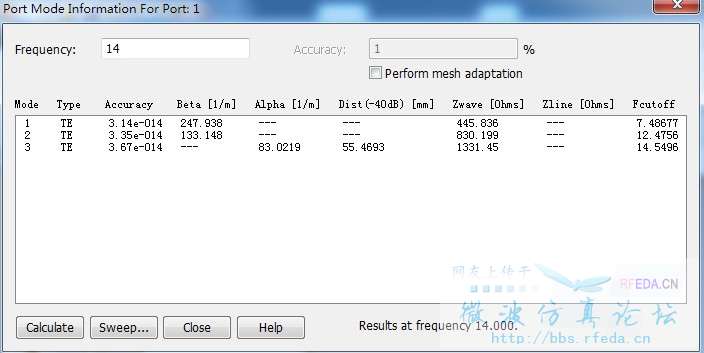

另外画了一个矩形波导,a=10mm,b=6mm,的确是在波导端口设置了几个模式,就会计算几个模式,


那么显示有衰减到-40db的就是凋零的高次模,另外两个就是可以传输的模式,是这么看的不?

注意看好你计算的频点是14GHz,截止频率小于14GHz的波当然能传,截止频率大于14GHz的波衰减常数alpha不为0,会成为凋零模
详细的可以去看下专业的书籍讲解矩形波导和圆形波导模式的,都有讲到

矩形波导和圆波导的截止频率大概知道,只是不太清楚cst里面关于这些模式是怎么回事,现在大概了解了,多谢了s:146]
