CST MWS如何进行以区域进行网格设置呢?

05-08
各位大神,在meshing时遇到一些问题,要对信号线在关键区域进行较密的网格设置,而针对同一信号线在其他区域可以将网格设置较大。弱问一下,这个怎么设置啊,感谢感谢啦

在solid上点击鼠标右键,选择local mesh properties

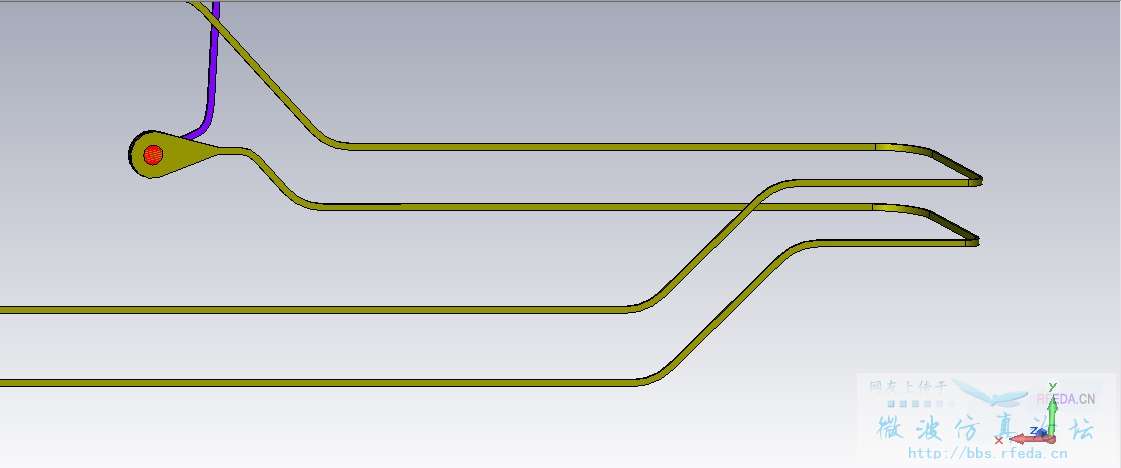

可能我没有表述清楚,贴个图吧。模型的信号线比较长,需要在弯折的部分加密网格,而直线部分网格可以较大,但点solid就包括了两个部分,所以local mesh同时对两个部分进行了mesh,但是这样设定后网格数就太大了,跑不动了


1. 把金属结构从拐弯的地方切断,按照两个结构处理。
或者:
2. 在拐弯处建真空结构,加密真空。

感谢hefang大神的帮忙,两种方式都会去尝试一下先。
不过还有一个疑问,也是之前一直想问的,怎么做去“切断”呢?利用信号线拐弯那个地方的那些点么?

使用WCS坐标系,用UV平面切
