CST MWS仿真超材料的S11

05-08



仿真的单元结构如图所示。我希望模拟“微波照射到超材料结构上”的情形,并得到其S11。是不是port面上用的边界条件是open(add space),请问另外横向的四个面用什么样的边界条件?理想磁边界和电边界使用有什么样的讲究呢。
此外除了得到S11 的dB曲线之外,我还想得到S11的调制相位。因为port距离超结构材料有一定距离,在1D result里面的相位包含了行进中的相位,如何能够减去背景呢。
另外,port入射和平面波入射有什么区别,我如何能够做一个变角度入射的模拟,并且能够得到S11参数?因为貌似平面波入射(虽然可以调整入射角)不能得到S11参数。谢谢。

CST仿真FSS最好用频域求解器,四个面边界设置unit cell边界,另外两个是open add space 激励用floquet modes来做,我最近最近过跟小编一样的东西,有兴趣留下邮箱给我,发你我设计的文件。
如果用时域求解器,记得把边界条件设置成periodic,因为时域T不支持UC边界
如果想斜入射的话至于改变平面波设置中的传播矢量,记得设置好电场极化方向。
另小编的模型是带阻形式的,可以设置不同频率下的电场监视器,能很明显的看出透波特性。

你好,我是初学者,我也有类似的问题想咨询。
343487178@qq.com

电场 极化方向是在哪设置的

如果是UC边界条件,则需要使用边界自带的Zmin、Zmax端口,可以通过改变激励模式来设置。
如果使用平面波激励,则在定义平面波时即可以设置了

我是用的边界自带的Zmin、Zmax端口,可以详细说一下吗?

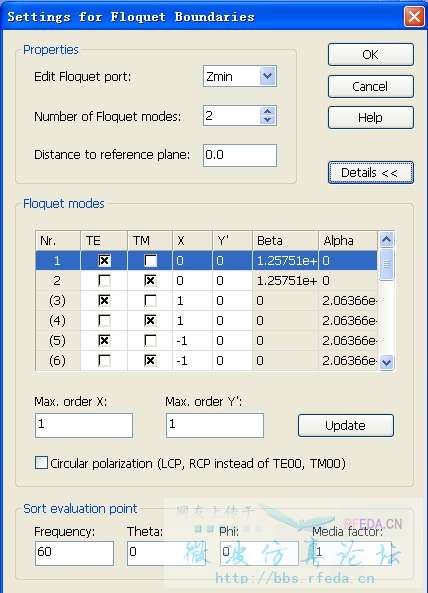

是在这里设置吗吗?谢谢

我也有同样的问题   382957915@qq.com
