CST MWS FFT处理的问题

05-08
求助一下,在使用MWS中的FFT时出错了。求大神看看是哪错了。

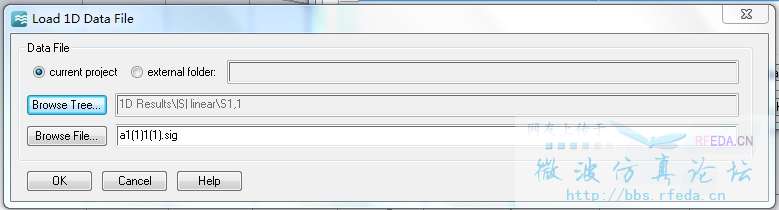

第一步,加载1Dresult

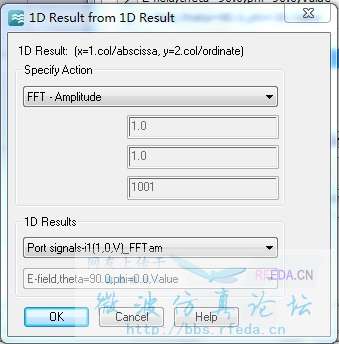

第二步,FFT设置

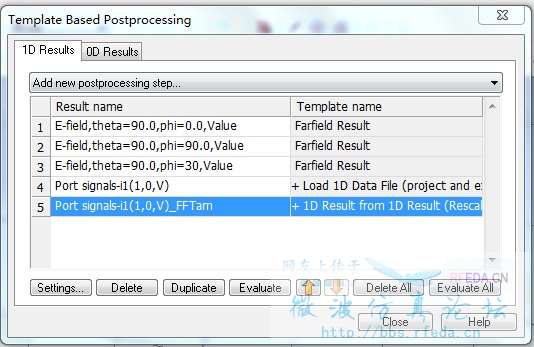

第三步,计算

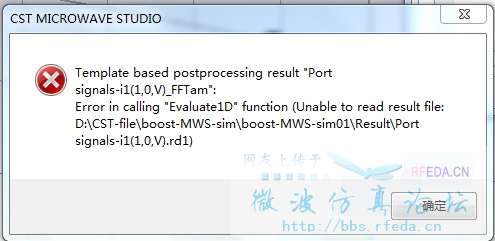

第四步,提示出错了


请问在设置是否有错?不能读取文件是什么意思?

1, 第二幅图中,下拉选项 1D  Resulte 中选择的 文件可能不对吧,对波形进行FFT运算,它的操作对象不应该是FFT处理后的文件吧?
2. 在第五步运行FFT前,先Evaluate一下操作对象,即导入的需要操作的波形文件,看是否能够正常显示。也就是看第四项能否通过evluate显示出来。能显示就是正确导入了波形文件。
3.能否把需要进行FFT运算的波形图贴出来,有可能(个人推测)由于文件需要处理的数据太大,导致无法运行,可以运用后处理操作对波形进行截取(sub-rang貌似)再进行运算。
4,若是2011版的话SP7 的有些问题,不如其他的补丁好用,例如 sp5。

十分感谢!我发现我的问题出在哪了。第二幅图的4应该先evaluate一次,显示出导入的1D result。

我的先evaluate一次,显示出导入的1D result,然后再执行也不行:
消息栏弹出:
Error in calling "Evaluate 1D" function(61704)内部应用程序出错
Template based postprocessing result"P_FFT":
(nnsmP1=CLng(CST_dtotal*dxscale_t*dxscale_f))
将类别由FFT改为DFT则可以出结果。
不知道是为什么?
我的软件的版本是:CST2012 SP8
