求问CST中怎么给波导开槽

05-08

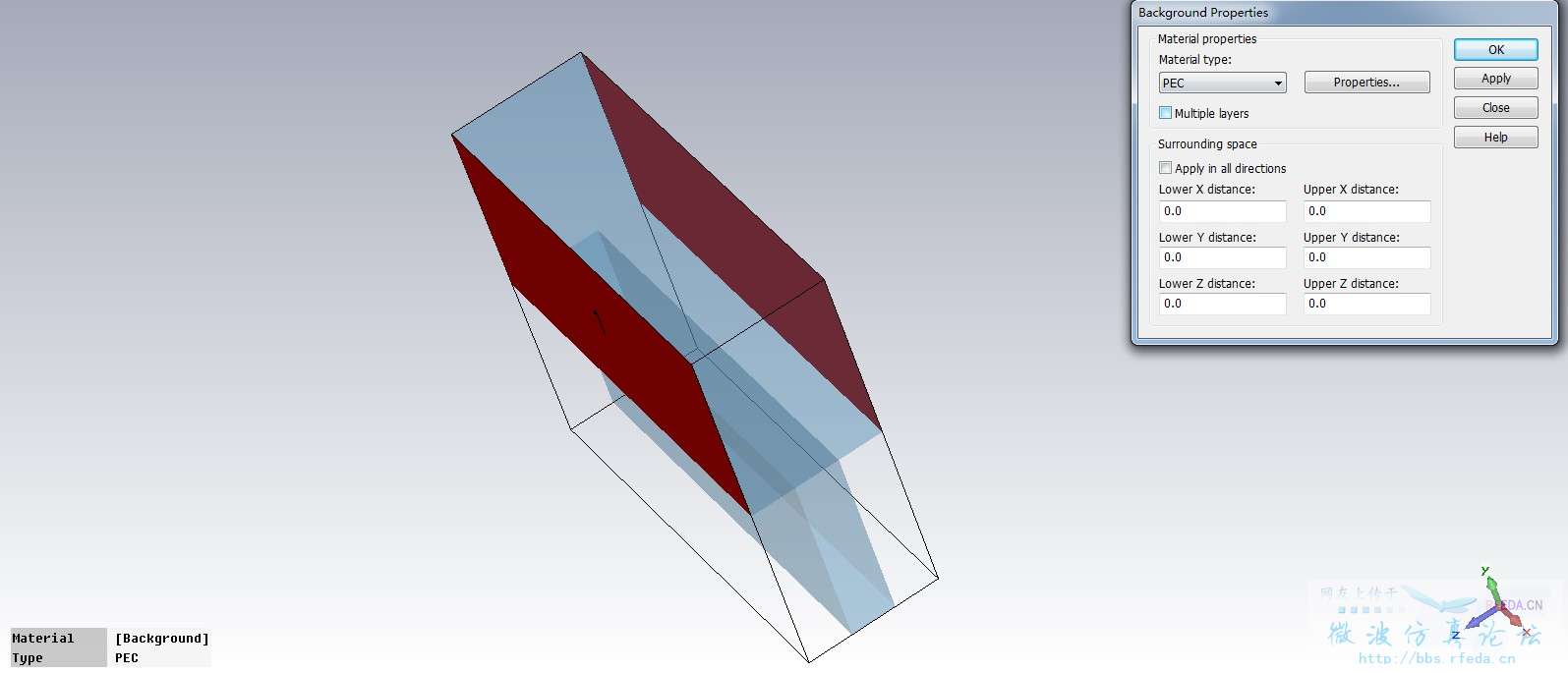

背景材料设置的PEC

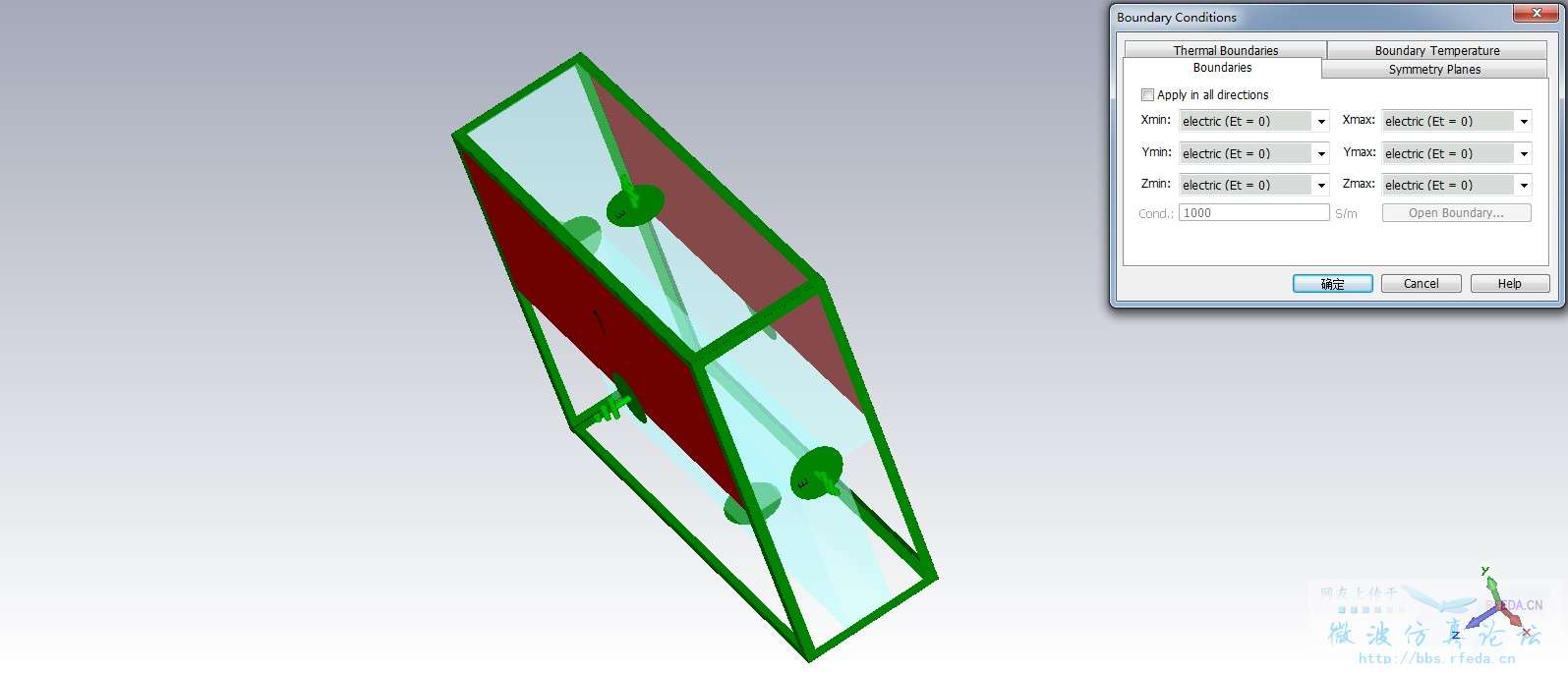

边界条件电导体
如何在X轴向上给波导开一条缝，如下图所示

这个是基本操作，最好先看看work flow文档。
用slice或者boolean substract都可以。

背景设置的PEC恐怕不行，即使开了缝也完全被PEC包围，不能辐射。大概应该改为真空背景材料。

背景不设置PEC就要自己设置一层金属层才能算波导了

我想是这样的，应为你需要的可能不是封闭的结构

恩，那就这样试试先
