CST MWS关于RCS的一个小问题

05-08

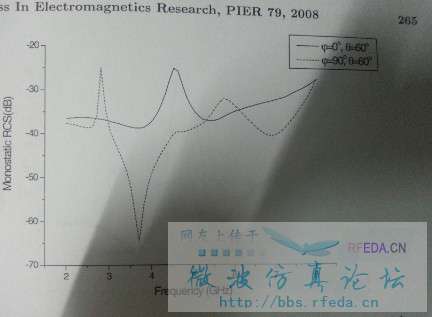

各位大侠,怎样设置才能获得一张这样结果的图啊?

这是单站RCS吧?
目标尺寸?材料?形状?仿真频率?
CST中有很多种方法可以获得单站RCS,你可以搜索下老帖子

对啊,是单站RCS。就是一个普通的矩形微带天线(35mm*120.5mm   2-8GHZ)。我查过好多了,可是都没有呀!

看看这个:
http://bbs.rfeda.cn/read-htm-tid-72133.html

额 ,我看过这个了。这上面只有角度与RCS的关系图,没有频率与RCS的关系图呀。

你仿真宽频带单一角度的RCS,不就得到你给出的图了?

恩恩先谢了我是新手,所以不太懂操作呀

宽频带怎么仿呢?
我知道的是设置监视器才能计算RCS 但监视器只能设置为点频 计算出来的RCS是一个一个点 需要进行数据处理啊

是利用后处理模板吗?

对于小编所说的天线的RCS好像不能直接利用RCS计算方法得到吧


计算RCS有三种算法:
1.T  算出来的是双站(特定点的背向单站RCS可以在后处理中得到),要得到宽带RCS 在Field Monitor中的Broadband中设置
2.I   可以利用Fast RCS sweep求解单站/双站设置  但目前未找到宽带RCS的求解方法
3.A   它可以在求解设置中直接设置宽带扫频

补上一句: I求解器要得到宽带RCS扫频的话有一个方法是在single sample中手动添加几个点

很感谢您的回答! 你也是搞RCS方向的吗?

随便搞一搞

T 也是可以计算单站RCS的哈

不知道,貌似要用后数据处理才行,我也在找这个问题

设置很多个监视器,然后用后处理提取,是这样的

小编,T不能算单站RCS么?
