PCB绕线圈后通电产生的磁场仿真该用CST哪个仿真方案?

05-08
请大家能给我些建议,我这样方法该用CST那个工作室平台比较好。

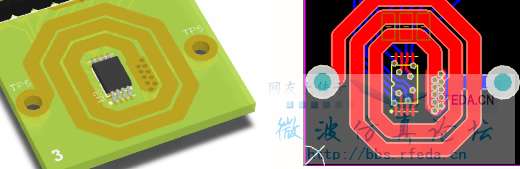

实现如下,一个PCB板上有绕几圈走线,当加一个直流或交流的激励源后;这个PCB走线的线圈会产生一个磁场。我就想仿真出这个磁场的效果图出来。比如某些位置的能获得多少磁场的能量。线圈中心是个磁感应IC。
不知CST那个工具适合我这个用途呢?请经验的朋友能给我些指导。




曾经有说过要CST的电磁工作室、有些人说要PCBs工作室、天线工作室等。由于之前未接受电磁仿真这一块,所以不知如何入手去解决我这个问题。
谢谢!

尺寸,工作频段等参数有没有?若频率比较高话可以使用微波工作室MWS。若只看磁场且频率较低的话,可以使用电磁工作室EMS。可以去CST-china看看CST的基本功能介绍。CST2012套装概览,不知道对你有帮助吗。

http://www.cst-china.cn/pdf/product/cstsuit2012.pdf

头一次听说有“天线工作室”……

[at]hefang,新手不懂请不要这样;能否给点我这问题方面的建议吗?·
[at]chen2006,谢谢你!这块板是我设计的,所有尺寸都有。板子的大小大概是2.5cm左右。PCB的走线长度和宽度、线厚、温升、材质都有。流过该走线的的电流可以是直流(DC),也可以是交流(AC)频率在50或60HZ。频率非常低,属低频或直流吧。按你这样讲,我的应该是选择电磁工作室EMS做这方面比较合适。
我先看看你给的链接文档,另外,对于我这个应用;我能分析到有那些项目或参数呢?
欢迎大家来讨论一下。

用哪个工作室1楼已经说了,CST帮助文件《CST STUDIO SUITE Overview》。
至于EMS能分析什么,请阅读CST EMS文档《CST EM STUDIO - Workflow and Solver Overview》。

建议还是用电磁工作室,频率太低了
