CST 仿真天线输入10MHZ周期矩形波信号

05-08
CST仿真天线的EMI, 天线结构如下图(1)所示:

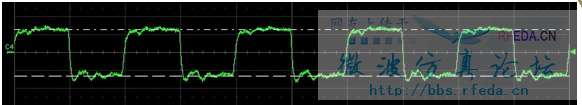

中间的信号源是一个10MHZ的振荡器产生的周期信号,如下图(2)所示:(10MHZ, 50% , t_rise=t_fall=6ns)
这在CST中 仿真天线模型的 10MHz-1000MHZ 频率范围内的EMI,设置激励信号时 用discrete port, 请问如何设置10MHZ的周期举行信号?

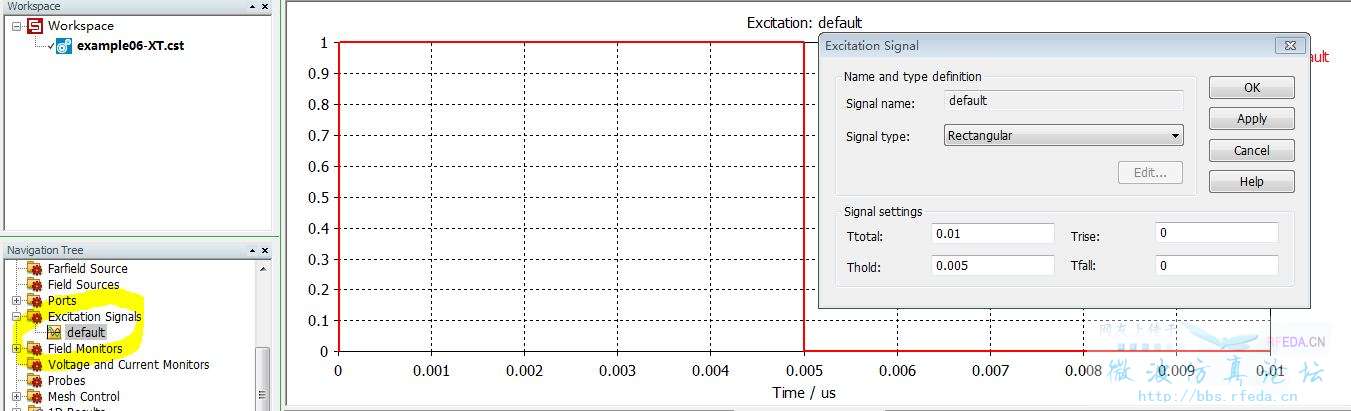

设置激励信号如图


将你实测的信号导入,txt文件就可以了

10MHZ的信号不应该是0.1us吗?为什么是0.01us?

非常感谢你的回复!
CST 仿真如图激励信号是一个10MHZ的信号。
想要得到10MHZ-1GHz的EMI,是一个不断重复输入的脉冲信号?
还是只能仿真10MHZ这一单一频率的EMC呢?

这个你自己设置,我拿一个别的模型截图的.

如果有实测的结果,生成ASCII文件,.对应时刻的幅度值 ,正如hawk8969大侠说的TXT文件,做激励更好.上图的信号类型选择用户定义导入即可,

直接导入虽然很简单,但是会导致仿真时间很长,如果想要快速仿真
就要先得到探针上的值,然后用端口信号对这个值进行归一化,在乘以这个信号的频谱

能具体说明一下如何对端口映射进行归一化,并乘以信号频谱吗?

探针值/端口电压(电流)×信号电压(电流)的傅立叶变换
