CST PCBS信号定义设置
05-08
求教大神：

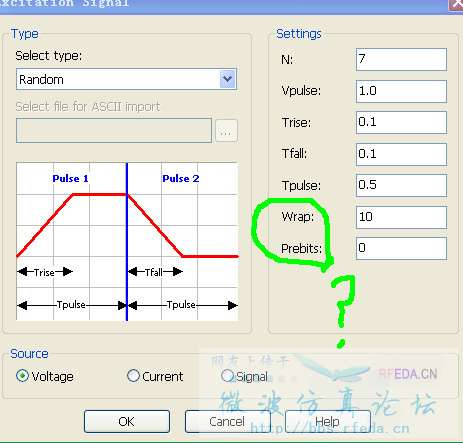

1、在使用CST PCB工作室 2011仿真眼图时，需要定义激励信号，图示中的Wrap和Prebits参数是什么意思?

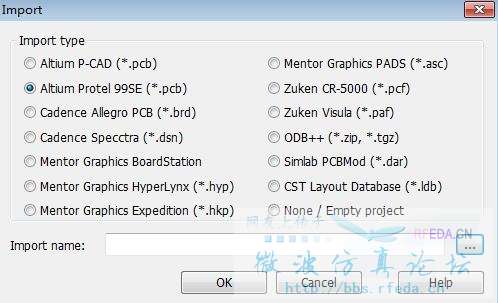

2、CST PCB工作室2012怎么导入Protel 99SE的PCB文件啊?

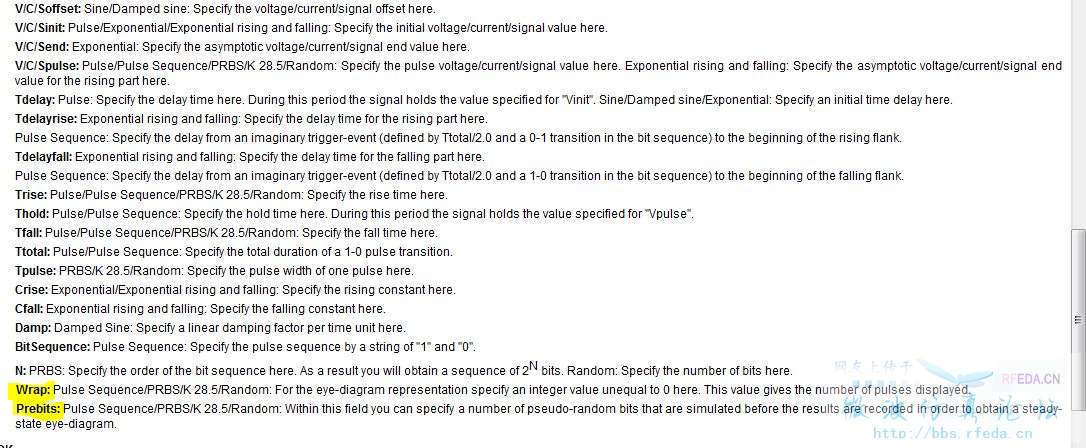

帮助文档有定义
99se导入PCB工作室,需要提前在protel 里面把PCB文件另存为ASII文件或者PCB2,0 什么的格式好长时间不用具体记不清了,电脑里也没装99se 你就是试试吧.总之要把输出形式改改.但还是.PCB文件.然后导入.
建议多看看帮助文档.
1 你用的哪个版本?我怎么没有这两个值。
help中没有解释么?
2 这个实在太老了。方法是：用Altium Designer打开，保存为ODB++，然后再导入进来
现在用的是CST2011 SP7的 初学CST ……
嗯 好的 谢谢了
