金属球单站RCS理论解
05-08

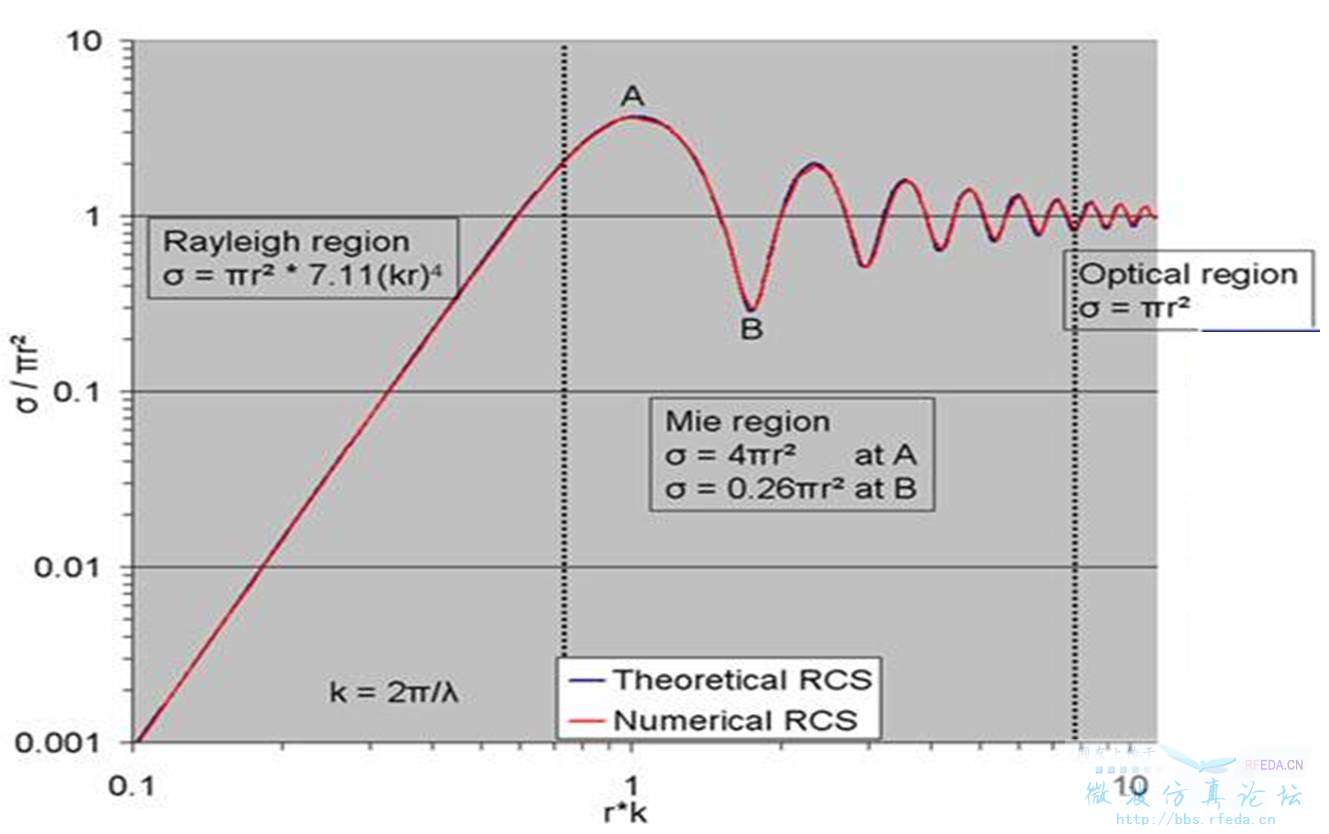

谁知道金属球的单站RCS理论解的表达式是什么?就是下面这张图的:
图中的公式不是理论解?
。我傻了
拿来图没仔细看
但好像还是不太对,看第二个区域的表达式,应该是个直线。
道理我大概知道。表达式还是没有。

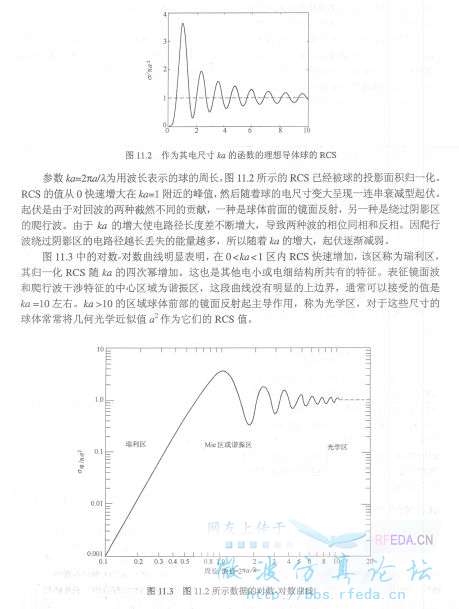

瑞利区:与波数4次方成正比关系
谐振区:最大峰值、最小峰值
光学区:沿pi*r^2波动
图是归一化的结果
按照什么进行归一化的?
按照pi*r^2=1...
好吧,我再研究下。
公式结果的单位是 m2
cst出的图的单位是 dBsm
归一化这主要有个单位装换的问题,要把CSt结果的单位装换成m2,再除以pi*r^2归一化
理论公式+代码已经发你邮箱了
谁有上面那张图的CST仿真
