CST MWS仿真后1D result中的energy
05-08

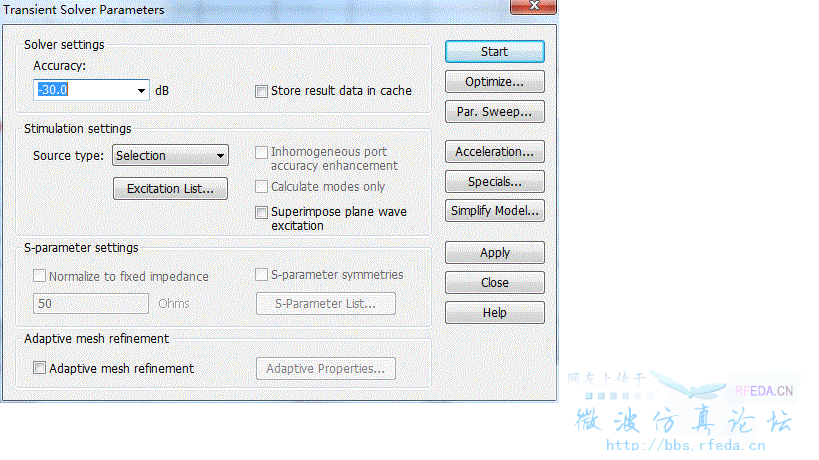

在微波工作室中进行远场辐射仿真。用了2个开关电源电压波形,波形时间长度为9.8uS。瞬态仿真设置如下图

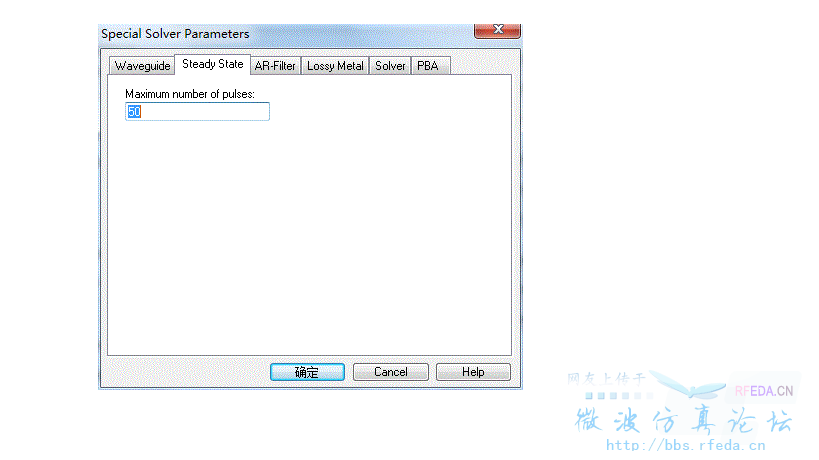

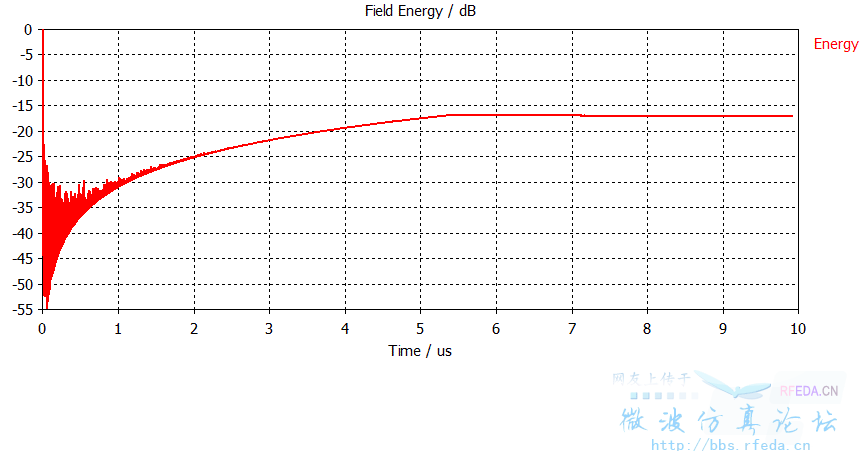

仿真结束的要求应该是能量达到-30dB,或者满足50个脉冲激励时间才可以吧。但是仿真结束后我看到1Dresult中的energy没有达到-30dB,而且时间也是在9.8uS仿真就自动结束了,得出此时的远场辐射,这是为什么?这中情况得到的辐射结果可信吗?
这是一个周期(9.8us)的电压波形
仿真结束的要求应该是能量达到-30dB,或者满足50个脉冲激励时间才可以吧。但是仿真结束后我看到1Dresult中的energy没有达到-30dB,而且时间也是在9.8uS仿真就自动结束了,得出此时的远场辐射,这是为什么?这中情况得到的辐射结果可信吗?
没见过这样的能量曲线,
把开关电源电压波形放上来看下吧

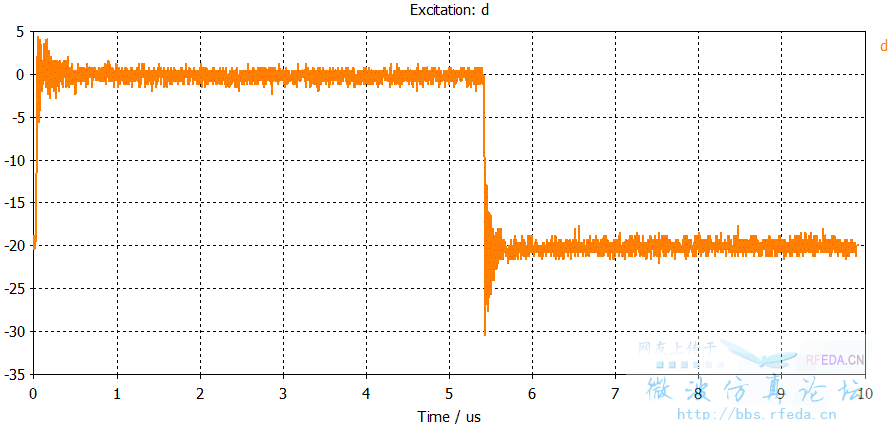

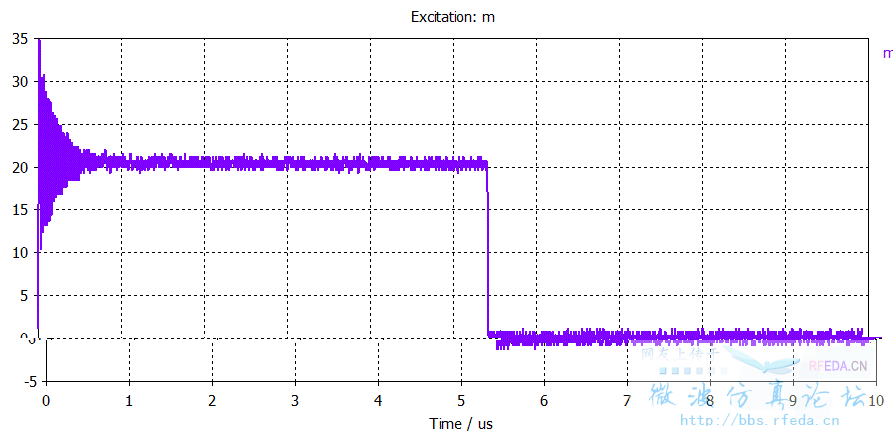

好的,一个是MOSFET的电压波形,一个是二极管的电压波形
这是一个周期(9.8us)的电压波形
energy与你的激励相关,仿真结束时间为9.8us,激励在9.8us内不为0
"激励在9.8us内不为0 " 这句话什么意思?
也就是在9.8us前一直有能量输入,内部能量怎么可能衰减呢
因为是实测波形,一直有些抖动,这是造成一直有能量输入的原因吧?那么我是否可以在9.8uS后自己补充一些零点,这时候就没有能量的输入了
