阵元有源方向图叠加问题
05-08

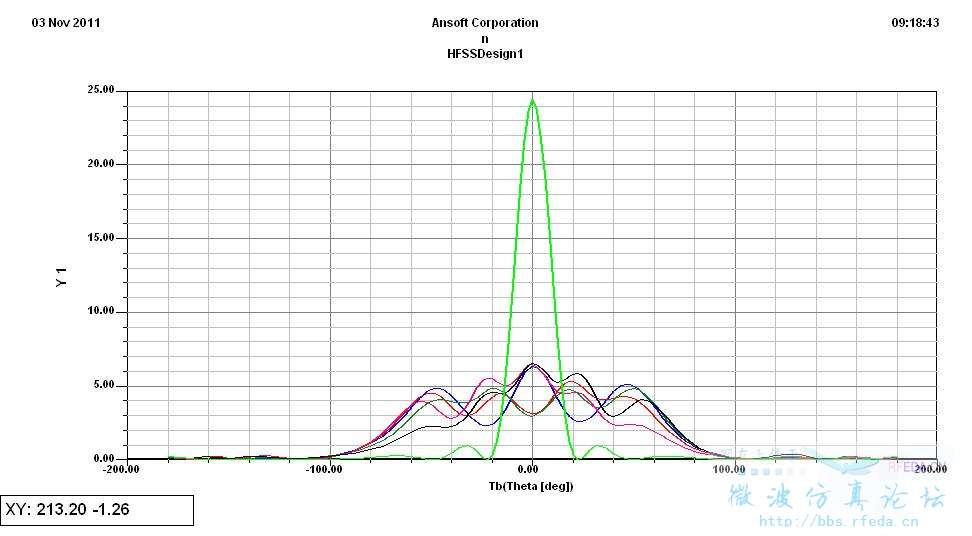

我做了一个5元的线阵,先依次每个端口加激励分别得到每个阵元的有源方向图,然后所有端口激励得到阵元方向图,而且方向图的单位都还未转换成db,理论上来说,应该这5个有源方向图进行叠加之后就应该可以得到阵列方向图的,但是为何结果不行呢?以下是5个阵元的有源方向图和阵列方向图:
从图上可以看到,很明显,那5条线叠加是根本不可能得到那条绿线的呀。是不是我这样叠加不对呢?还是需要别的什么处理一下呢?望高手指点,谢谢
从图上可以看到,很明显,那5条线叠加是根本不可能得到那条绿线的呀。是不是我这样叠加不对呢?还是需要别的什么处理一下呢?望高手指点,谢谢
