用HFSS的本征模式算微带谐振结构的耦合系数
05-08
这是模型,使用HFSS本征模式求解耦合系数。
最大迭代步数14步,精度2.5%,最小收敛步数3步。
设空气盒(不设边界),设地板(pec),本征模式(选2个模式),设参数扫描(s从1.5-2.5mm,每步0.05mm)
结果处理式子 k01=2*(f02-f01)/(f02+f01)

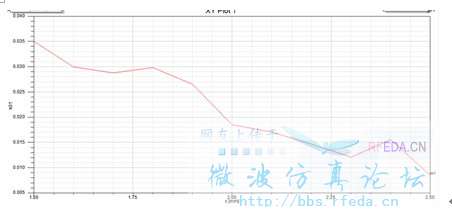

这是出来的图形:
1 请高手帮我指点一下,为什么曲线会是折线,不是比较平滑的曲线。(我还仿了个改进的模型,那个比这个复杂,结果更是一上一下,此起彼伏,惨不忍睹!)我精度调到过0.1%,但差不多,而且速度就太慢了。
2 请问还有什么比较好的算耦合系数的软件吗?听说sonnet和IE3D不错,不知道有没有使用过的?请指教,万分感谢!
最大迭代步数14步,精度2.5%,最小收敛步数3步。
设空气盒(不设边界),设地板(pec),本征模式(选2个模式),设参数扫描(s从1.5-2.5mm,每步0.05mm)
结果处理式子 k01=2*(f02-f01)/(f02+f01)
这是出来的图形:
1 请高手帮我指点一下,为什么曲线会是折线,不是比较平滑的曲线。(我还仿了个改进的模型,那个比这个复杂,结果更是一上一下,此起彼伏,惨不忍睹!)我精度调到过0.1%,但差不多,而且速度就太慢了。
2 请问还有什么比较好的算耦合系数的软件吗?听说sonnet和IE3D不错,不知道有没有使用过的?请指教,万分感谢!
看不到啊。
小编,你的图呢?
怎么没人讨论讨论啊
我也是遇到这个问题,不过听有人说,在cst中就可以直接看到耦合系数,不妨你试试
