共面波导馈电

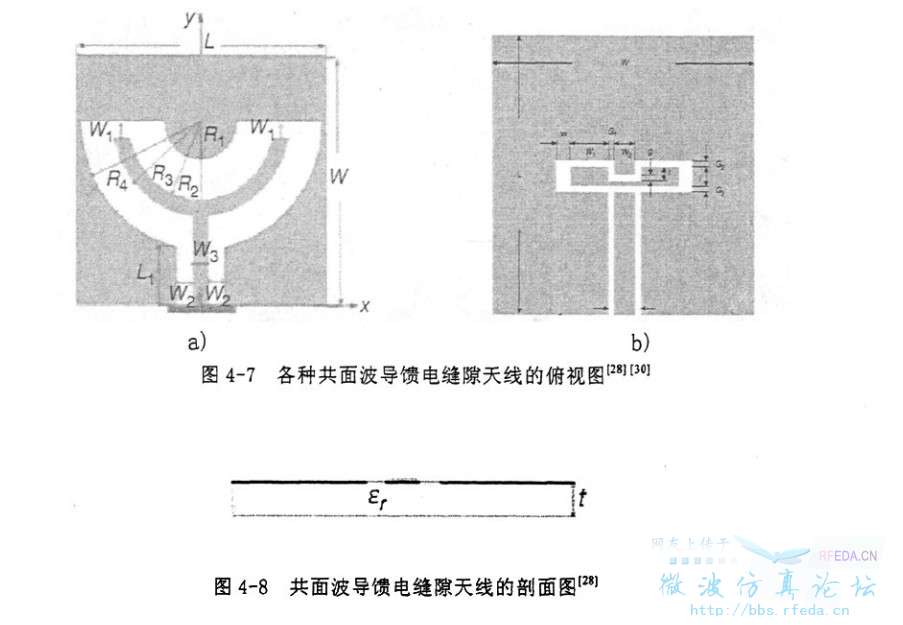

大家好 最近在文献上看到一个缝隙共面波导馈电天线，想试着仿真一下。请问各位大侠，在hfss里面仿真，缝隙共面波导馈电，是怎么设置端口激励的? 如果不是缝隙天线，采用共面波导馈电其端口又是怎么设置的?谢谢大家了！

宽度取板厚或者间距4倍，高度取间距或者宽度较大者的10倍

采用波端口激励

以你所画的第二张图为标准 我们采用波端口激励 因为你的例子中有参考地 所以建立波端口的矩形平面（类似平常的微带线），要满足：
1  矩形下边缘必须与参考地重合
2 假设共面波导中间的导线宽度为s,两边的缝隙宽度为g,介质层厚度h,则矩形面的高度取4h和4g之间的较大值，长度（水平方向）取10g和10s之间的较大值
3 最好将共面波导放在矩形面的中央，也就是水平方向上关于s对称
  希望对你有所帮助 祝好运

第二张图指的是剖面图

1楼与3楼在高度与宽度的选择上刚好相反。求正解。

请教一下，你提出来的3点，第一点的原因是什么啊?虽然我一般仿真CPW波端口就加在空气盒上（以前试过画一个对称的小矩形，可是结果不对）
还有一点疑问是：边界条件该怎么设定呢?

请教不敢当 菜鸟一枚 权当咱们交流
      第一点具体的公式推导我也说不出所以然来，有些书上曾提过，我的理解是共面波导这类半开放结构，电磁场不完全束缚于导体和参考地之间，将端口下边缘与接地板重合，更接近实际的磁场分布情况，相当于地板是场的一个终点
不明白你说的小矩形是什么意思?对于CPW，据我目前的了解，我是将空气盒子的一个面与上图中的剖面重合，然后再加合适尺寸的端口平面，这样，其实端口是加在了空气盒子，至于结果不对是指?我的边界是空气盒子的面为辐射边界条件，有时也挖去等同于端口面的一个矩形，使端口面不是直接加在盒子上
   对于以上做法 我也是和师兄们交流所得 可能存在不足之处 望大牛指教 但是上面3点 应该是正确的 因为这个是大框架 具体模型或许要具体分析一下

xuexi

你说的第一条 矩形下边缘要和参考地平行是什么意思?上面的例子是单面的 ，介质板上只有一层，你是不是理解的是介质板的下面还有一层啊?

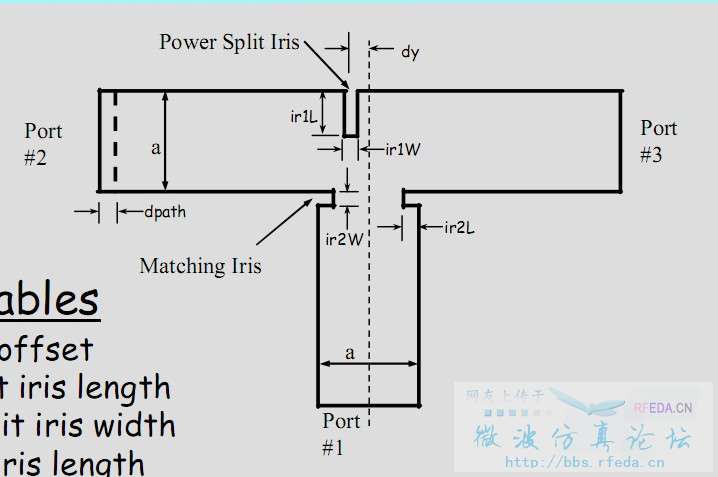

菜鸟一枚，纯属凑热闹，不知道小编的这个是不是和我之前发的波导的图有点类似?可以的话大家交流下，我也是最近在琢磨这个、、



最近一直在试着仿真出图2的模型，但是貌似端口一和耦合是可以仿真实现的，两边的端口驻波很高，之前也发帖问过，小编回答说两边的端口没法仿真出特性，所以就纠结了、、

见过论坛的一个文档，讲过端口的设置问题

学习一下下

遇到同样的问题 积分线竖着画没错 端口面高为4倍厚度 宽大于3倍线宽
