HFSS中的积分线设置

05-08
HFSS中的积分线设置是矢量么?必须是直线么,曲线可不可以,比如圆。
差分对一般怎么用啊,传输线比如同轴电缆需要用差分对设置积分线么

差分对是什么意思?

不明白,高手指点下啊!

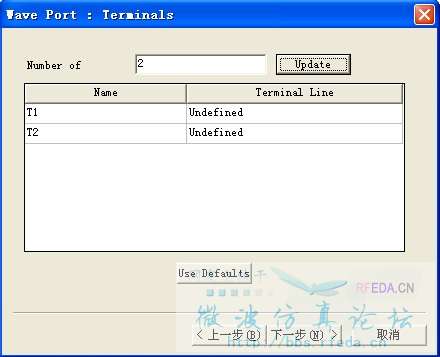

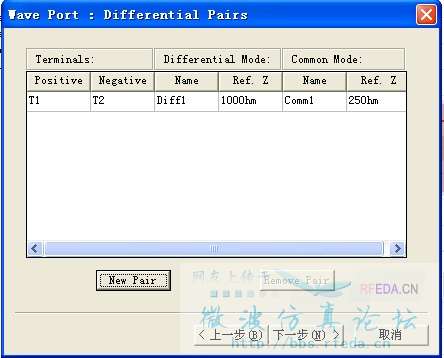

就是设置了两个 Terminal line   T1和T2,然后,点击New pair  形成differential mode,如图所示



  • 同轴线一般用离散端口,直接设置一条积分线就可以了~ HFSS中的波导端口我用抑制比较少,CST中的波导端口直接设置端口的位置,以及内部的模式即可,离散端口也是设置一条积分线,这个差分对还需要高手来继续解答

    谢谢了哥们儿,那积分线怎么画呢,是直接画一个从圆心到圆的半径为积分线,还是以圆作为积分线呢,小弟水平实在太菜,求指教啊!再就是同轴电缆的两个端口都要设置成Waveport么?两端都要激励么?用不用匹配负载啥的啊?

    积分线是矢量,一般是画成电压最低点指向最高点吧,方向会影响远场图

    谢谢啊,又对积分线加深了一定的了解!

    integration line is a vector 是矢量 直线
