微带巴伦馈电

05-08

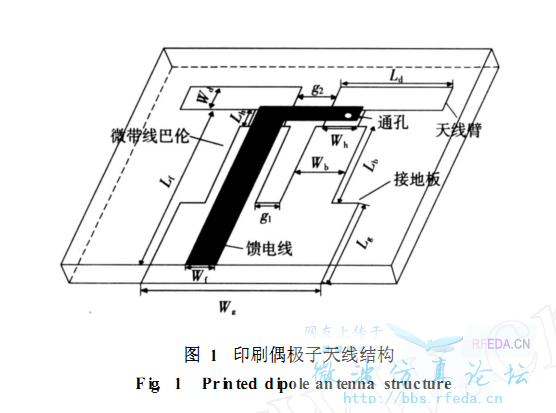

哪位大侠能指点一下 下面的这个天线的馈电面在哪里?是指那个阴影部分的微带线吗?如果是的话,我应该选择什么样的端口激励?我记得端口激励设置积分的时候只能是一条直线,阴影部分还有个折点,请问端口应该设置在哪里?会不会设置在和馈电线垂直的介质的侧面上?


用波导端口,馈电点位置在馈电线末端,弱弱的问下,后面是接地板还是巴伦?还是巴伦就是接地板突出去那部分?等待楼下补充

我的理解是巴伦是这个结构。欢迎指正。


馈电点在这个端口吧。就是在Wf那个端口画个port,在port上加激励(应该加lumport,不知道为什么,待高人给予解答)就行了。


可以加波导端口的,我在CST中加德就是波导端口,只要注意网格的大小就可以,而且HFSS说明中对于离散端口和波导端口的分别说的很明确,离散端口是一般加在结构的内部的,波导端口加在物体的边界处, 巴伦应该是接地板前面那部分,具体在研究。

同学习。

微带巴伦 是图中宽和长分别为wb lb 的对称的那2个部分   wg lg 是地板!呵呵

谢谢小提拉米苏先生的指点。

还有一个我很好奇的问题我一直在思考,自己的理解错了别笑我、、、、哈哈  你注意这个对称的巴伦结构,如果说我单纯的把这个结构理解成接地板,相当于给接地板开了槽,引入一部分容抗,与同轴馈电引入的感抗可以抵消的,而且我感觉尤其是像这种微带形式的小天线没有必要加巴伦啊 它又不是基站中的对称振子,又不需要那么高的辐射效率,你说如果这样理解有错误么?请指正 谢谢啦

能不能给我发一下你的关于这方面的资料,我挺有兴趣的 还有些问题没有弄明白 谢谢啦  我的邮箱 hfl83826051@163.com  多交流

博大精深啊,同学习

可以在Wf处画一个与介质板平面垂直的平面,设置馈电端口。
