如何求解一个端口的输入阻抗
05-08

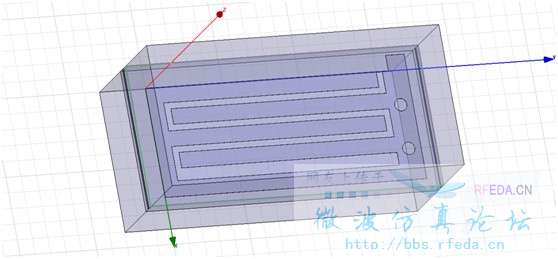

我是HFSS仿真的入门者,最近在仿一个模型(如附件里所示),需要求解其端口处的输入阻抗和输入导纳,其中基板上的结构左边是开路,右边是短路,我左边以微带线为输入端口,同样右边也有个输出端口,边界条件的设置为前后两面为PEC,上下两面为PHC,在左右两面的中间设置为波端口馈电,方向从左到右。需要求输入阻抗和输入导纳,貌似是不能直接用Z和Y参数来看的吧,希望各位高手予以指教。
求各位高手指点
PHC是什么东东?
哦,不好意思,那个简称可能写得不太对,我写得PHC就是理想磁边界条件。
为啥小编认为不能从Z和Y来直接看呢,我觉得应该可以啊
因为Z11在端口2开路的时候才是表征的输入阻抗,而Y11则是在端口2短路的时候才表征输入导纳的啊!
这个结构在端口2本身就是就是短路的。
我现在也考虑个类似的问题,是算一个三端口器件其中一端口的输入阻抗,不过其他两个端口需要接理想负载,不知道小编这个问题现在解决没有?
请问小编是怎么设置的端口短路啊?
好复杂的想法,基本上我都只把HFSS当做实验工具的
你准备怎么测试,就怎么仿真···
