关于波端口激励设置的问题
05-08

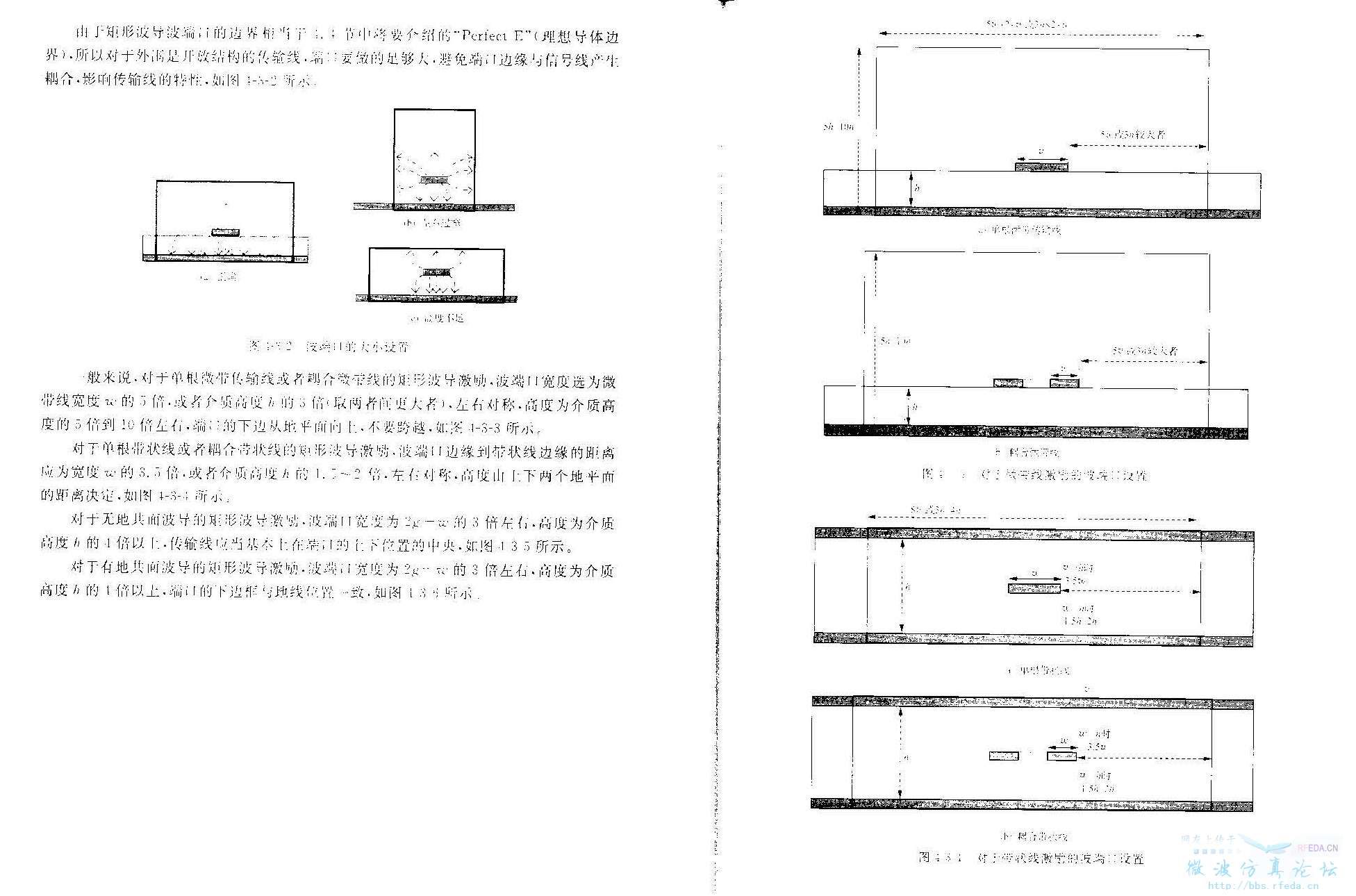

教程上波端口的面积比导线截面大很多
需要酱设置嘛?
需要的。波端口四周默认边界条件是理想导体边界,因此对波导之类的界面闭合器件不需要另设端口面,但对微带线等开放或半开放结构传输线,电磁场不完全束缚在导体和参考地之间,部分电磁能量会辐射到传输线四周的介质和空气中,所以需要设置足够大的尺寸的波端口,以避免电场耦合到波端口边缘影响传输线特性
解释不错,很有想法,对微带类
