轴比vs频率
05-08
请问 我用hfss10 仿真天线 这样画出 轴比vs频率 图形?谢谢指教
你是问怎样吗?首先要定义辐射表面,然后在create far fields report的rectangular plot里面可以选择axial ratio项
您好,我也是这样设置的,可是为什么轴比只有在我设置的中心频率上才有值,只是一条竖直直线(x轴是频率,y轴是轴比) 。我在设置中心频率的时候,也进行了扫频设置 为什么在其他扫频点就没有轴比呢?我用的是hfss10 谢谢大侠指教!
11和13都可以选择用频率扫,不知道10版本是不是也可以这样设置。我估计这个问题你还是得问问熟悉10的人
我试了一下 11版本的 怎么还是不行?请问你可以讲一下11版本具体的设置步骤吗? 非常感谢!
我可以告诉你如何设置,但是希望你能给个反馈我!首先定义辐射表面然后create far fields report里选择rectangular plot会出现对话框,对话框的左端solution后面选择sweep。右边X轴选择Fre即可!

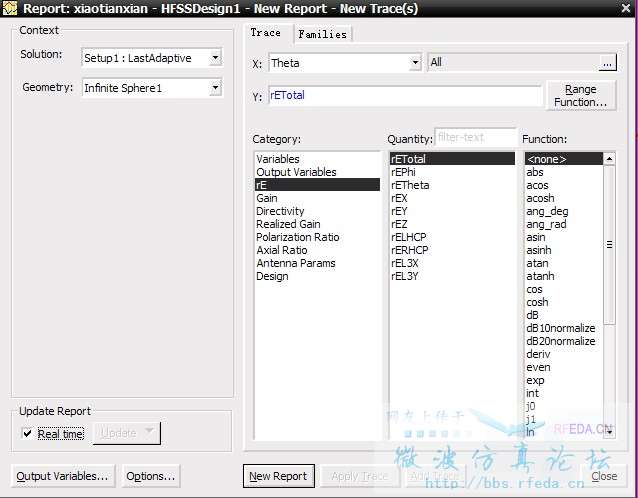

你看看我上传的附件就好了!
恩就是这样
那请问gemetry 选择的是3d的3维面还是e或h的二维面?
还有就是family 选项卡也需要设置一下吧?要不phi ,thita 取所有的吗?
