如何将2个天线E面方向图画在一起
05-08
做了2个天线，想比较下2个天线的增益情况，分别得出了天线的E面方向图。为了直观显示，想将这2个E面方向图画在一起，请问该如何画?EXCEL可以画吗?期待您的帮助！谢谢！
小编的方向图是如何得出的?是什么格式的数据
能不能导出数据来?如果能导出数据，可以用其他的软件，比如origin专业处理数据的软件来画
右键>export data 另存为csv文件；在另一个模型方向图窗口，右键>import data 将csv文件导入就行了
用HFSS画的，可以导出数据。
可以导出数据，谢谢！我试下
万分感谢！

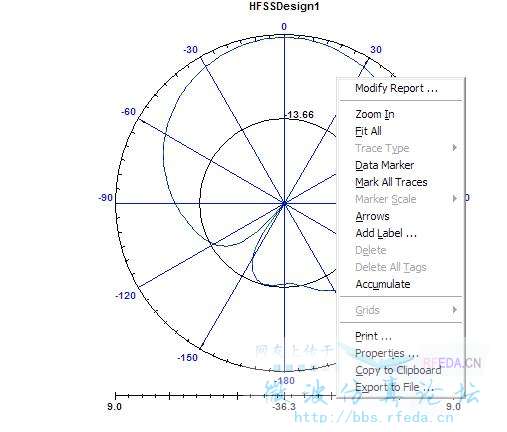

按你方法做了，可是没找到import data （见附图） ，我用的HFSS10，是版本的问题吗?
