关于昨天那个方向图的问题

05-08

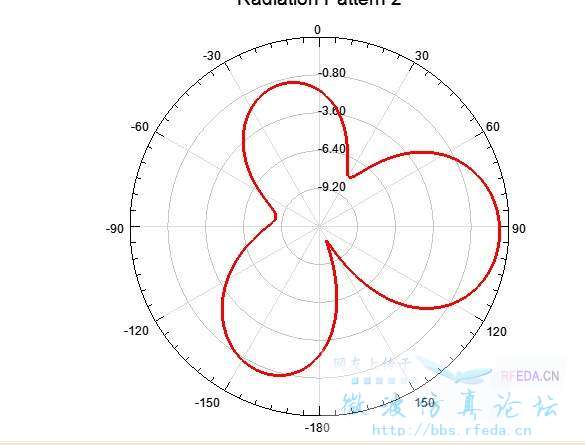

我昨天问了H面怎么设置的问题,突然发现其实我设置的是正确的,只是由于方向图显示的轴向幅度问题,如图所示,其实如果坐标幅度设置范围宽一点,确实应该是一个近似圆形的,然后问题又来了,怎么在图上改变坐标轴的范围呢?请高手指点,谢谢!




好吧,坚持不懈的努力下,自己解决了,不过还是分享一下经验,也许其他新人朋友也会碰到
更改幅度范围的方法:

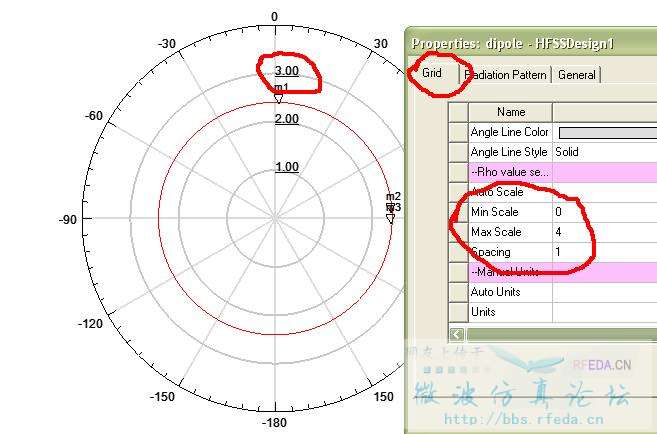

双击轴上的尺寸标注,如上中的3
弹出properties对话框,然后在grid里面往下拉菜单,就可以看到min scale,max scale和spacing了,比如我这个图可以分别设成0 ,4 ,1,就可以显示一个圆的H面方向图了

所有问题都解决了,心情大好

双击曲线,在弹出的对话窗可进行设置。

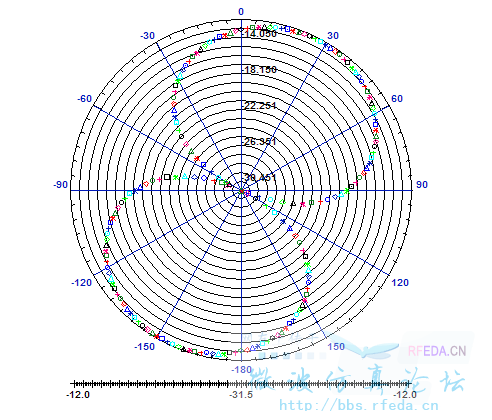

你好 我用你说的方式画了一个图形 怎么和你的图形描述不一样?为什么是很多颜色的离散点组成的,而不是一条光滑得曲线?是不是在result里面设置错误了?我设置的是 选择远区长 和辐射模式 其中:solution 选择 setup:lastadactive,geometry 选择radiation 里面设置的h面 结果ang是phi ,mag 是gain 。我用的是hfss10   谢谢解答!

这就和你前面说得那个问题一样了,就是只有离散点而不是平滑曲线的问题,我用HFSS10的时候也遇到过相同问题,因为当时用的时李明洋的教材,他用的11,所以没有说明如果是10应该怎样设置,所以我后来也换成11了,现在又换成13了,你这个问题,我建议你去查查看10的相关说明或者找些专门针对10的教程来看,肯定是某些地方设置的问题

现把图形传一下 谢谢指教!


谢谢你,我刚刚也在迷惑这个问题。

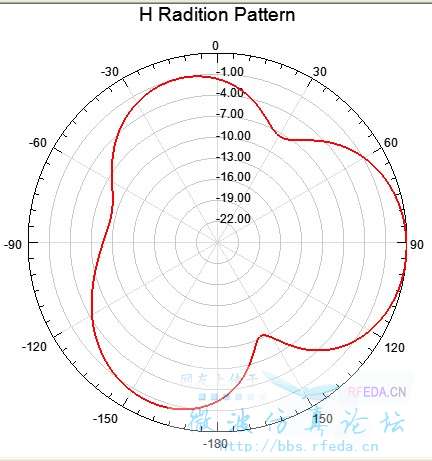

大侠,想请教一下,我的图形h面也不是圆形,结果按照你说的方式,稍微调了一下,看上去比原来的好点,请问这样有实际意义不?我调了之后的图形,能说是全向性的吗? 不调整之前的,别人说有旁瓣和后瓣,我觉得可以理解为全向性的,只是有的点增益低一点而已,请问我这样理解对吗?e面方向图接近圆形。
