hfss二维方向图只显示一半?
05-08

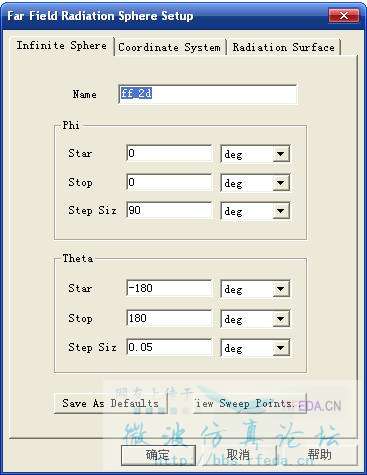

如图,我设置theta的扫描范围是-180到180,但是为何最终显示的只是从-90到90的数值呢?而且修改为0到360扫描之后只显示0到90的数值。希望大家能帮我看看,谢谢
没遇见过。感觉是操作问题吧。
但是设置没有问题啊,貌似那个fullbook上面的就是这样的。运行一直就是这样的结果
设定phi theta的范围 还是0180 0360吧
然后要看result的pattern的时候
再看phi=0就好了
phi不需要的,可以这么设置,而且这个也跟phi没关系的
贴模型出来
1,建议小编检查一下辐射边界,边界条件也可能导致"强制定向",就是只显示上半部分方向图;
2,从贴出的图形看,theta的步进量感觉太小了0.05;耗时会相对较多,一般1deg步长精度也可以,当然这一点与上面问题不直接相关;
谢谢哈,找出原因了,因为之前是按照fullbook上面的例子建立的模型,空气盒子只覆盖了上半空间,所以才会出现这样的情况。另外,感觉theta的步进设置为1的话,零陷不够精细,所以设置为0.05,某些点的差距还是蛮大的
能问您个问题吗?你说的空气盒子只覆盖上半空间是什么情况呢?还有 什么是零陷呀
?
