关于waveport极化方向设置
05-08

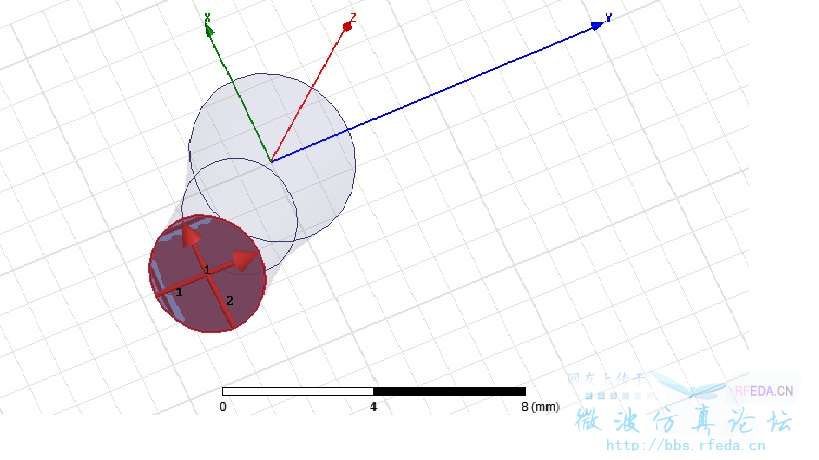

最近仿真遇到了一个waveport极化方向的问题。我在port中设置了如下的 积分线

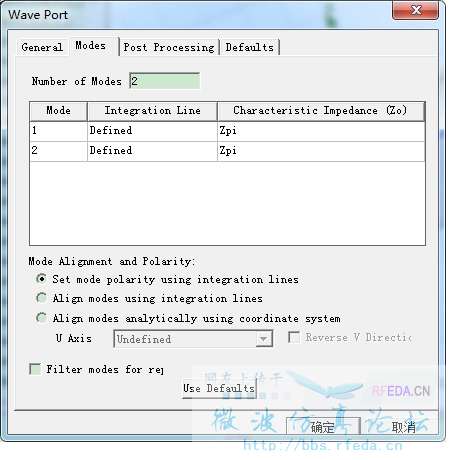

mode1沿着y轴,mode2沿着x轴。在mode tab如下设置:

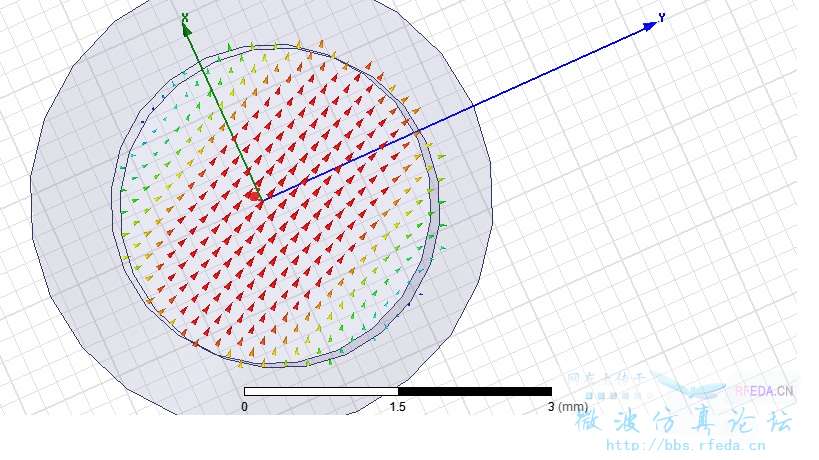

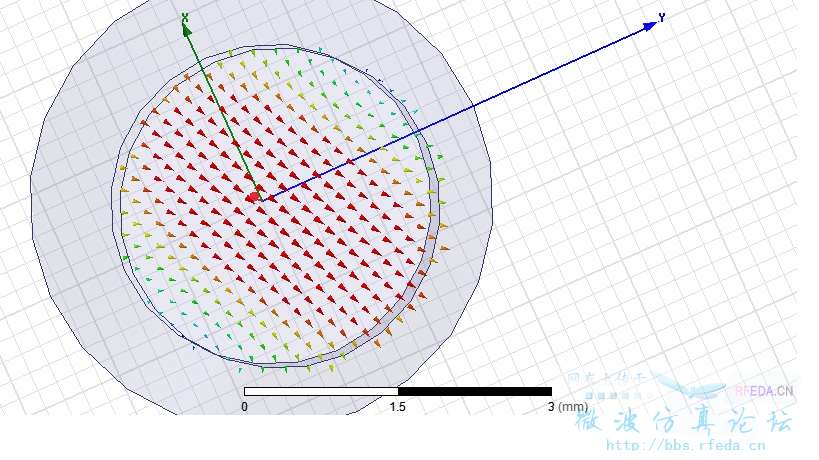

但是仿真完了,看port field display 选项,发现显示的场和x,y轴都有一定的夹角(如下图)。实际仿真中 端口的输入是什么样的呢?我仿真的结构对极化方向,要求要比较精确(沿着x,y方向)。这个仿真结果是按设置的沿x,y轴线的场方向 还是按最后得到的port field display中的场方向 计算得到的结果呢?请指教,谢谢。
mode1沿着y轴,mode2沿着x轴。在mode tab如下设置:
但是仿真完了,看port field display 选项,发现显示的场和x,y轴都有一定的夹角(如下图)。实际仿真中 端口的输入是什么样的呢?我仿真的结构对极化方向,要求要比较精确(沿着x,y方向)。这个仿真结果是按设置的沿x,y轴线的场方向 还是按最后得到的port field display中的场方向 计算得到的结果呢?请指教,谢谢。
另外问题补充,如果是按照最后的port field display 中的场方向进行计算的,那如何设置才能得到 极化方向沿着x 和 y轴的结果呢?
谢谢
