关于hfss参数扫描

05-08
《HFSS电磁仿真设计应用详解》第十章的一个例子,对某一参数取28-31,步长0.5
扫描之后还是一条曲线呢?书上是六条曲线

原因只是你还不熟悉软件使用
Families里面不是有Avaiable variations  或者Sweeps
再者Trace里面的设置、、、

谢谢,是初学者,就是照着书画瓢。一步一步照着书的也不对啊。

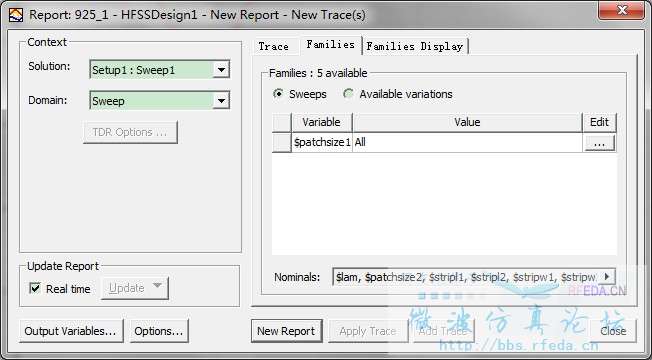

下面是截图,170mm-200mm,步长是10mm


第二张图上$patchsize右边的edit下点击“use all values”就可以了。

“170mm-200mm,步长是10mm”LZ设置的这个参数扫描是错误的吧?贴片的尺寸没有那么大的。应该是:1720mm,步长为1mm“。

这个贴片天线好大啊,170mm?我们一般也就30mm左右!

贴片天线中贴片的尺寸是跟频率有关的,具体的贴片的尺寸计算可以参考《HFSS电磁仿真设计应用详解--李明洋》里贴片天线的那个例子。
